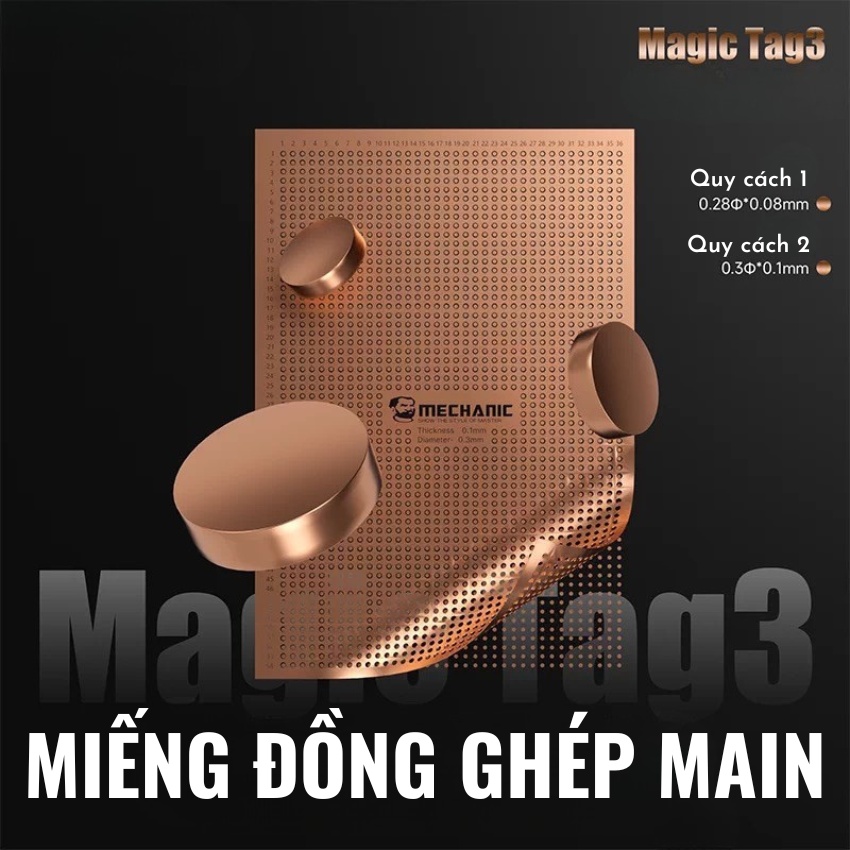

Giới thiệu sản phẩm miếng đồng ghép main Mechanic Magic Tag 3

Trong lĩnh vực sửa chữa phần cứng điện thoại di động, đặc biệt là quá trình đóng cặp, sàng mainboard hay xử lý bo mạch trung tầng cho iPhone và Android. Việc làm mất chân hàn (mất sọc, đứt đường) là sự cố rất phổ biến. Truyền thống trước đây, các kỹ thuật viên thường chọn giải pháp câu dây đồng (flying wire) mất rất nhiều thời gian và độ bền không cao. Sự ra đời của Miếng đồng ghép main Mechanic Magic Tag 3 (Solder Piece for Repair Welding) chính là bước đột phá giúp tối ưu hóa thời gian. Nâng cao chất lượng sửa chữa lên tiêu chuẩn nhà máy.

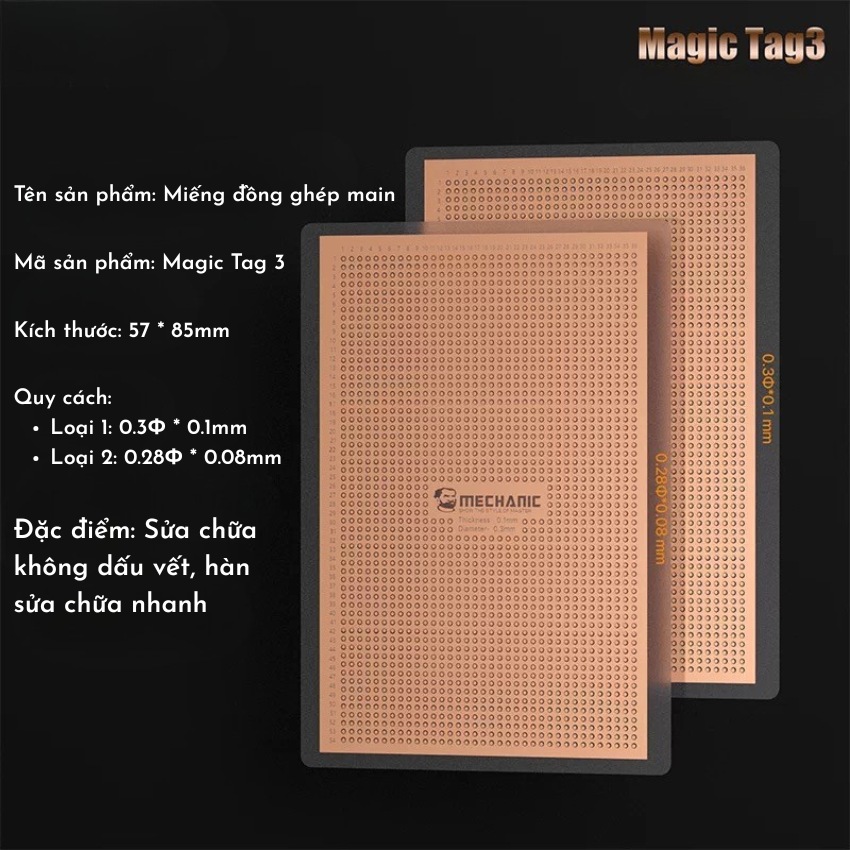

Thông số kỹ thuật của Mechanic Magic Tag 3

Sản phẩm được nghiên cứu và sản xuất bởi Mechanic – thương hiệu linh phụ kiện sửa chữa điện tử hàng đầu thế giới. Dưới đây là thông số chi tiết của sản phẩm:

• Tên sản phẩm: Solder Piece for Repair Welding

• Mã sản phẩm (Model): Magic Tag 3

• Kích thước tấm: 57mm × 85mm

• Tổng số lượng điểm: 1850 điểm hàn/tấm

• Chất liệu: Đồng phốt-pho cao cấp (High-quality Phosphor Bronze)

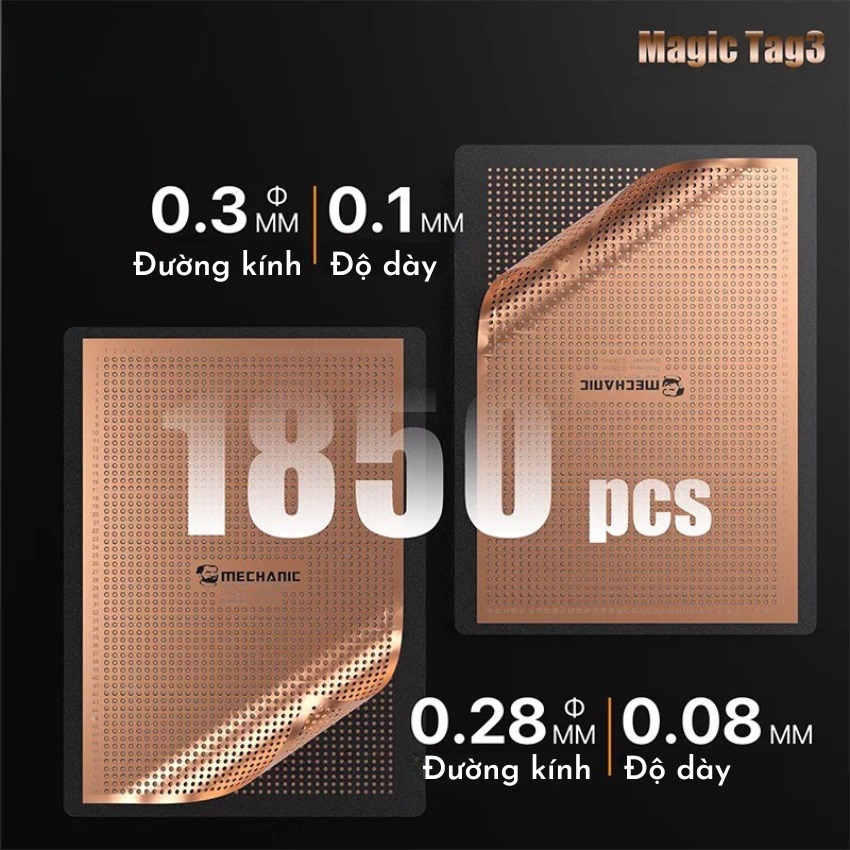

• Các phiên bản quy cách (Specification):

  • Quy cách 1: Đường kính điểm 0.28mmΦ | Độ dày 0.08mm

  • Quy cách 2: Đường kính điểm 0.30mmΦ | Độ dày 0.10mm

Ưu điểm vượt trội của Miếng đồng ghép main Mechanic Magic Tag 3

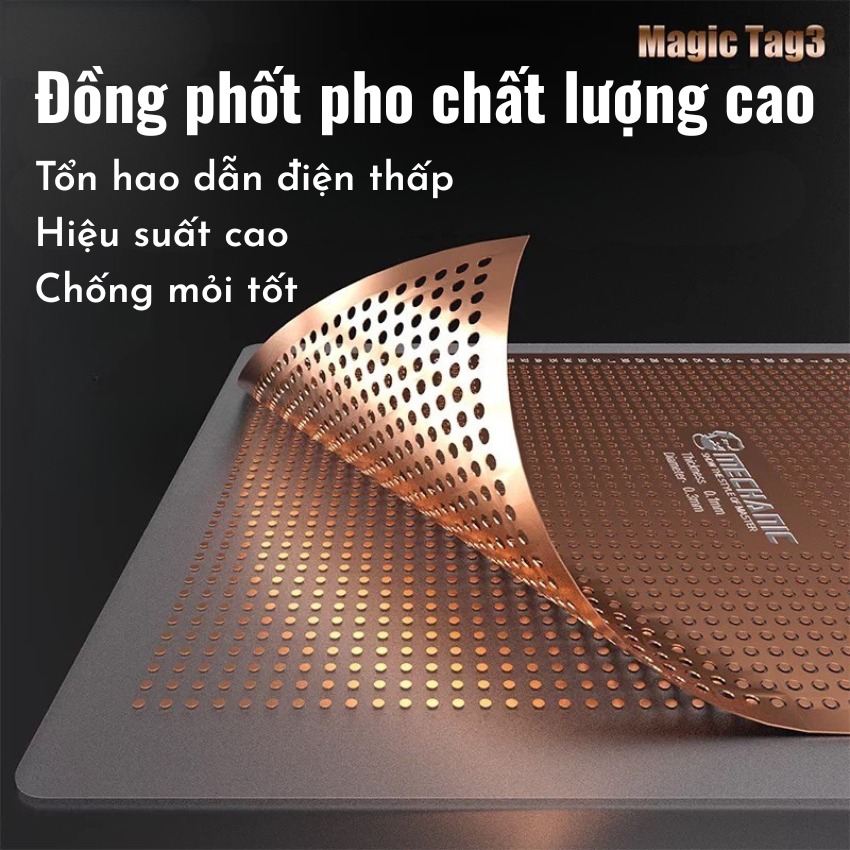

Chất liệu đồng phốt-pho cao cấp (Phosphor Bronze)

Khác với các loại lá đồng thông thường, Miếng đồng ghép main Mechanic Magic Tag 3 được chế tạo từ đồng phốt-pho chất lượng cao.

• Hao tổn dẫn điện cực thấp: Đảm bảo tín hiệu dòng điện và dữ liệu trên bo mạch truyền tải mượt mà, không gây trở kháng lỗi sau khi hàn.

• Hiệu suất nhiệt cao: Giúp bắt chì (thiếc) cực nhanh khi tiếp xúc với mỏ hàn hoặc khò nhiệt, hạn chế tình trạng quá nhiệt gây chết IC xung quanh.

• Kháng mỏi cơ học tốt: Độ đàn hồi và dẻo dai cao, không bị giòn gãy trong quá trình định hình hoặc ép các lớp bo mạch.

Thay thế hoàn hảo cho phương pháp câu dây truyền thống

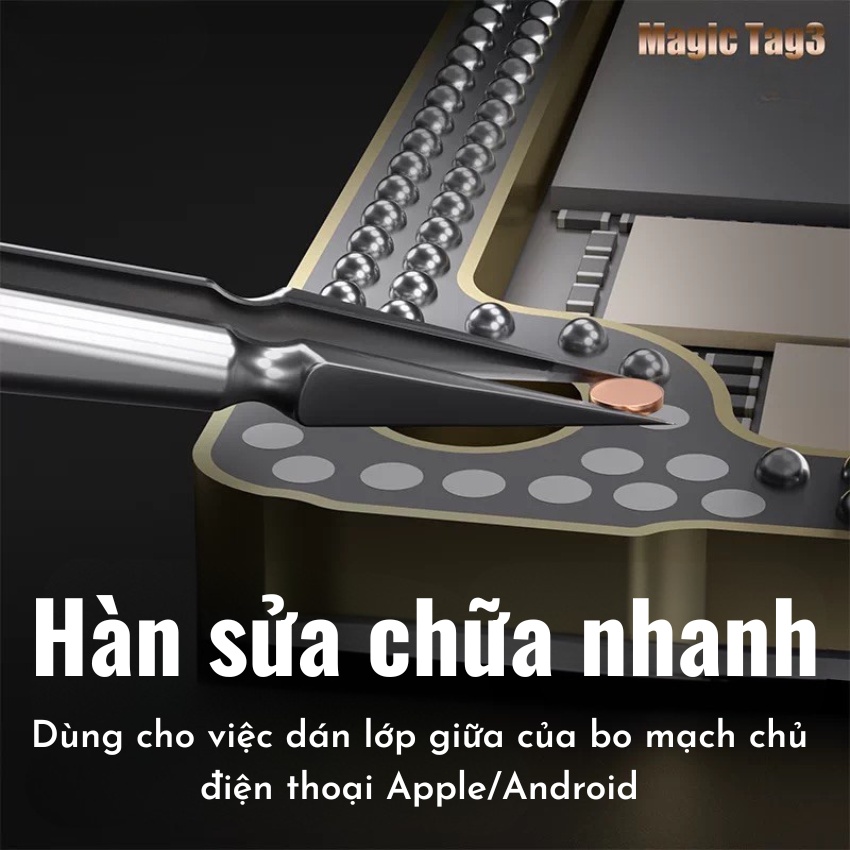

Nhờ thiết kế các chấm tròn siêu nhỏ mô phỏng chính xác kích thước chân hàn chuẩn trên bo mạch Apple và Android. Sản phẩm giúp loại bỏ hoàn toàn thao tác câu dây vòng (Flying wire looping) phức tạp. Kỹ thuật viên chỉ cần dùng nhíp gắp chấm đồng có kích thước phù hợp đặt vào vị trí chân đứt và tiến hành hàn cố định.

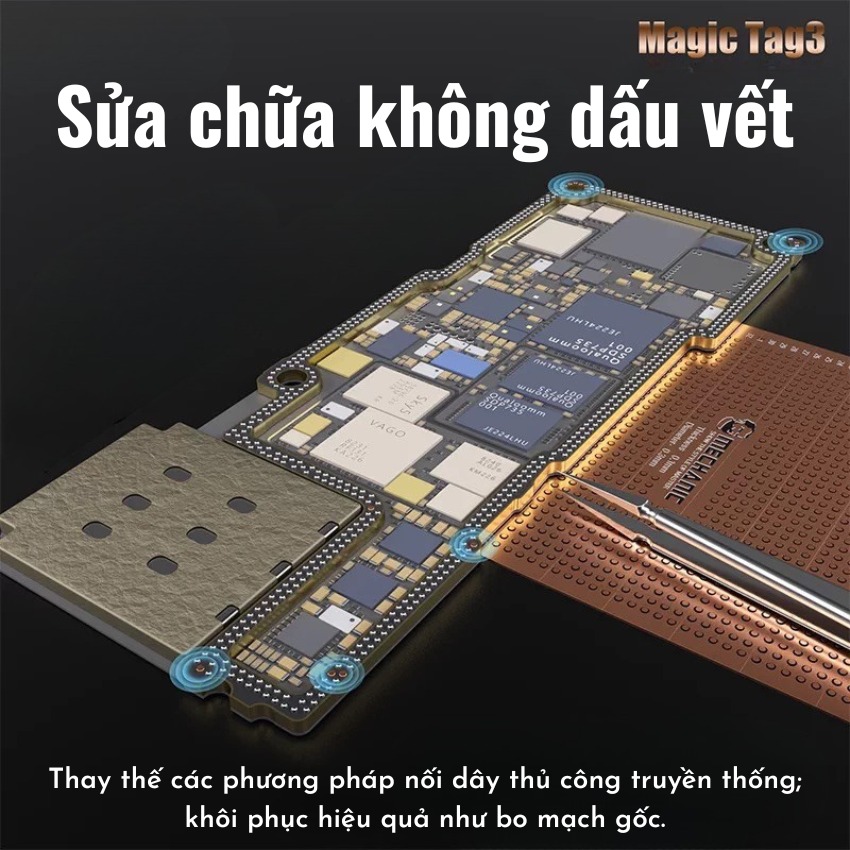

Công nghệ sửa chữa “vô hình” (Invisible Repair)

Một trong những điểm đắt giá nhất của dòng Solder Piece for Repair Welding này là khả năng khôi phục bo mạch về trạng thái nguyên bản. Sau khi hoàn tất, bề mặt mối hàn phẳng mịn, thẩm mỹ cao và khít hoàn hảo khi đóng IC. Hoặc ghép bo mạch trung tầng (Motherboard Middle Layer Bonding). Đạt hiệu suất tương đương 100% so với chân hàn gốc từ nhà máy.

Ứng dụng thực tế trong sửa chữa điện thoại

Sản phẩm là trợ thủ đắc lực không thể thiếu trên bàn làm việc:

• Sửa lỗi mất chân trên bo mạch iPhone/Android: Phù hợp tuyệt đối cho việc khôi phục các điểm đứt sau khi tách mainboard 2 lớp (như các dòng iPhone X đến iPhone 15 Pro Max hiện nay).

• Sửa chân IC bị tróc: Khôi phục các chân pad dưới bụng IC nguồn, CPU, Baseband, Ổ cứng (Nand) khi vô tình làm sạch keo quá tay gây tróc sọc bo mạch.

• Fix pan bệnh ẩn: Hạn chế tối đa rủi ro chập chờn, rớt cuộc gọi hoặc mất nguồn do dây câu bị đứt ngầm khi máy va đập mạnh.

Hướng dẫn sử dụng nhanh Mechanic Magic Tag 3

1. Làm sạch bề mặt: Vệ sinh sạch sẽ vùng bo mạch bị mất chân pad, cạo nhẹ để lộ phần lõi đồng của đường mạch cần nối.

2. Tra mỡ hàn: Bôi một lượng nhỏ mỡ hàn chất lượng tốt lên vị trí cần xử lý.

3. Chọn điểm đồng: Tùy thuộc vào dòng máy, sử dụng nhíp nhọn gắp một chấm đồng tương thích (0.28mm hoặc 0.30mm) từ Miếng đồng ghép main Mechanic Magic Tag 3.

4. Hàn cố định: Đặt chấm đồng vào vị trí, dùng mỏ hàn nhiệt độ vừa phải chấm nhẹ để cố định chấm đồng với mạch gốc.

5. Phủ keo xanh (UV): Phủ một lớp keo xanh UV xung quanh rìa chấm đồng để cách điện và gia cố lực bám vững chắc, sau đó sấy đèn UV.

6. Hoàn thiện: Tiến hành đóng IC hoặc ghép mặt main như bình thường.

Kết luận Mechanic Magic Tag 3

Chỉ với một tấm duy nhất có kích thước nhỏ gọn 57*85mm, sản phẩm cung cấp tới 1850 điểm hàn. Cho phép kỹ thuật viên sử dụng liên tục trong thời gian dài cho hàng trăm thiết bị khác nhau. Đây là khoản đầu tư chi phí cực thấp nhưng mang lại hiệu quả kinh tế. Và độ uy tín vượt trội cho các trung tâm sửa chữa mobile.

Nếu bạn đang tìm kiếm giải pháp tối ưu hóa quy trình sàng main. Nâng cao tỷ lệ sửa chữa thành công các ca bệnh khó. Hãy trang bị ngay Miếng đồng ghép main Mechanic Magic Tag 3 (Solder Piece for Repair Welding) cho cửa hàng của mình từ hôm nay!.
