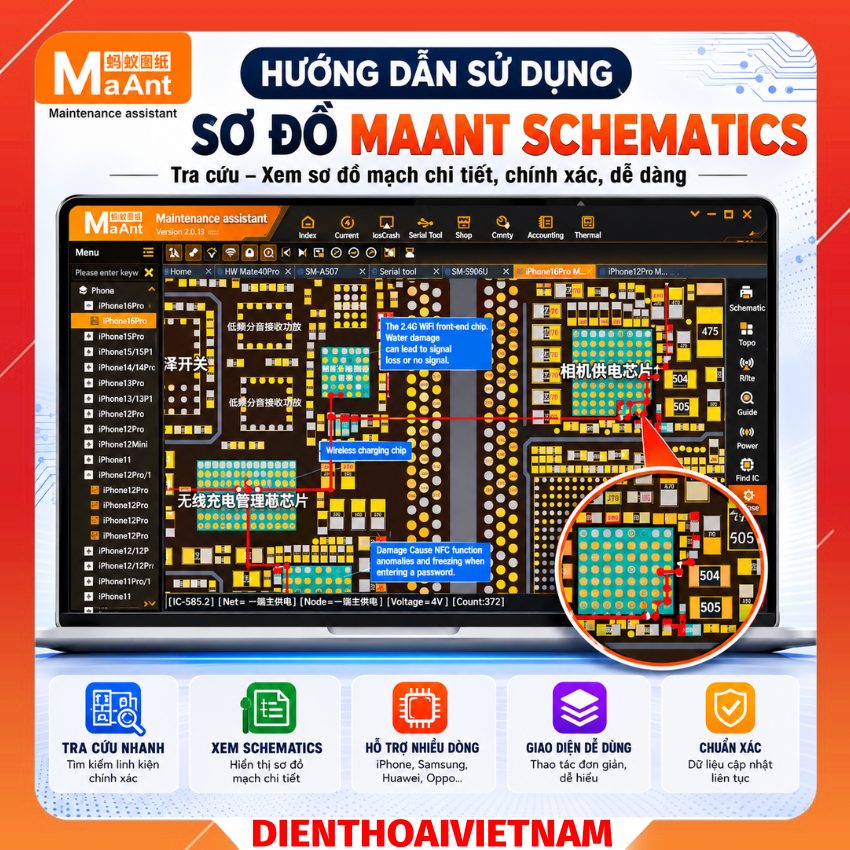

Hướng dẫn sử dụng sơ đồ MaAnt Schematics Android – iPhone – iPad và nhiều đời khác
Th7
Trong lĩnh vực sửa chữa điện thoại di động và thiết bị điện tử hiện đại, việc sở hữu một phần mềm tra cứu mạch chính xác là yếu tố quyết định tốc độ và hiệu quả công việc. Phần mềm MaAnt Maintenance Assistant cùng trợ lý AI SkyEye đã trở thành trợ thủ đắc lực cho các kỹ thuật viên. Bài viết này sẽ Hướng dẫn sử dụng sơ đồ MaAnt Schematics một cách bài bản, giúp bạn nhanh chóng làm chủ công cụ và nâng cao tỷ lệ sửa chữa thành công.
⇒ Đăng ký mua sơ đồ MaAnt tại đây ⇐
Bản Mediafire:Tại Đây
Mật khẩu giải nén(123)
Bản Trang chủ:Click ở đây
Tải bản quốc tế tránh nhầm lẫn bản Trung quốc riêng nhé!
( Tải về băng Google Chrom cho chuẩn )
Lưu ý hiện tại đang MIỄN PHÍ chỉ cần tải link này về đăng ký là dùng miễn phí.
Hướng dẫn tải và đăng ký Sơ đồ MaAnt mới nhất
Hướng dẫn Gia hạn sơ đồ
Tổng quan về phần mềm MaAnt Schematics và Trợ lý AI SkyEye
MaAnt Schematics là phần mềm hỗ trợ tra cứu sơ đồ mạch chuyên sâu cho nhiều dòng máy như iPhone, iPad, Samsung, Xiaomi,… Phần mềm tích hợp giao diện hiện đại cùng trợ lý thông minh AI SkyEye. Cho phép kỹ thuật viên khoanh vùng sự cố phần cứng nhanh chóng.
Các tính năng cốt lõi trên phần mềm:
Schematic (Sơ đồ nguyên lý): Hiển thị chi tiết cấu trúc đường đi và các linh kiện trong mạch.
Topo (Sơ đồ đường đi / Bitmap đa sắc): Phân biệt rõ ràng các đường nguồn, đường tín hiệu từ CPU giúp tránh tình trạng rối mắt khi đo đạc.
Rffe (Sơ đồ sóng / Tín hiệu RF): Hỗ trợ phân tích tín hiệu tần số cao, các khối công suất sóng.
Guide (Ghi chú sửa chữa trực quan): Cung cấp kinh nghiệm, hướng dẫn xử lý các pan bệnh thực tế.
Power (Sơ đồ đường nguồn): Theo dõi nhanh các đường cấp nguồn quan trọng.
Find IC & Case: Tra cứu mã linh kiện và các trường hợp lỗi điển hình.
Hướng dẫn sử dụng sơ đồ MaAnt Schematics qua từng tính năng chính
Để khai thác tối đa sức mạnh của phần mềm, bạn cần nắm rõ từng chế độ hiển thị trên thanh công cụ bên phải. Chi tiết Hướng dẫn sử dụng sơ đồ MaAnt Schematics cụ thể như sau:

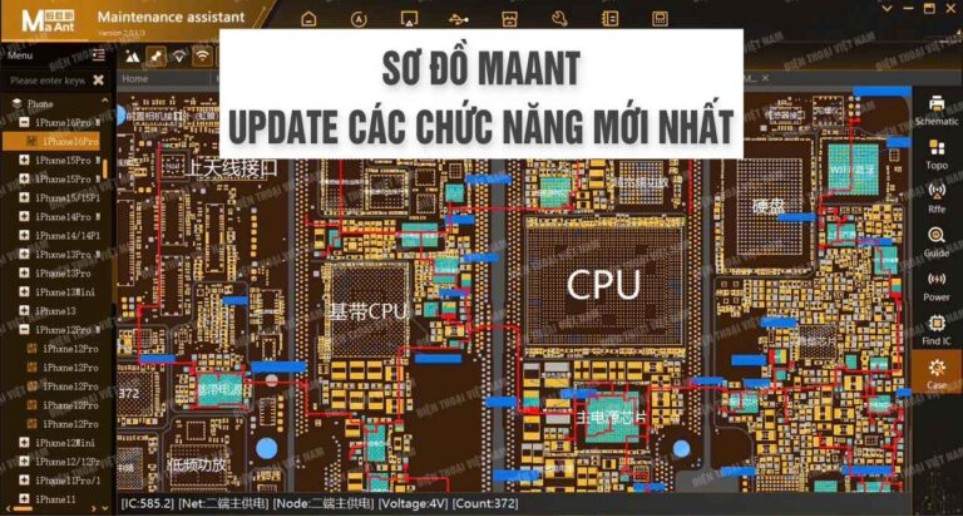

Xem sơ đồ mạch đa sắc (Topo) & Đường đi tín hiệu
Khi chọn chế độ Topo, phần mềm hiển thị bo mạch dưới dạng hình ảnh thực tế hoặc sơ đồ lớp màu rõ ràng.
Các đường tín hiệu, đường nguồn chính (Voltage: 4V, Main Power,…) được tô màu đỏ/xanh nổi bật. Giúp bạn dễ dàng dò từ IC nguồn đến các tụ, trở xung quanh mà không sợ nhầm lẫn.
Tra cứu sơ đồ sóng (Rffe) & Khối vi mạch
Ở tính năng Rffe, phần mềm tập trung hiển thị khối công suất, IC WiFi, công suất sóng dải tần thấp/cao (Low Frequency Power Amplifier).
Bạn có thể phân tích tín hiệu SDA, SCL, VIO (1.8V) để phát hiện sự cố mất sóng hay lỗi giao tiếp RF.

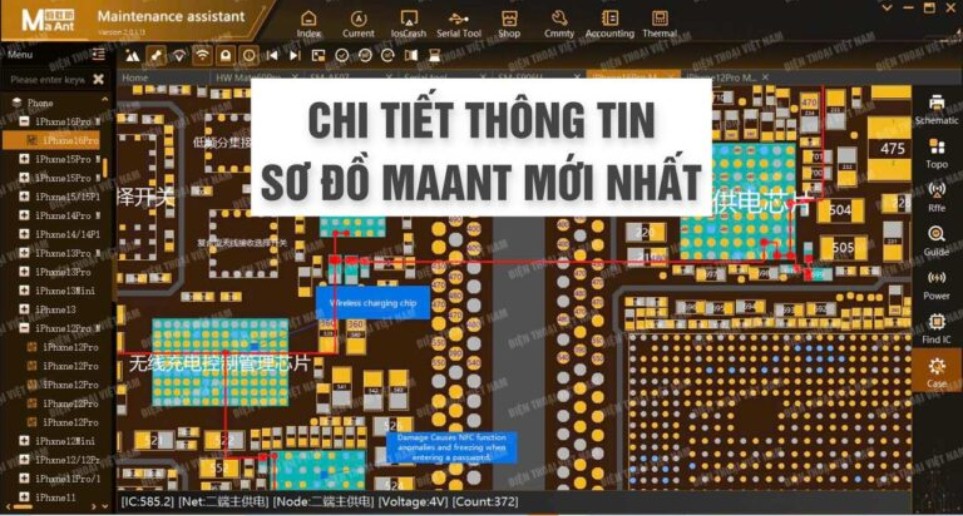

Sử dụng Ghi chú sửa chữa (Guide) & Chẩn đoán pan bệnh
Tính năng Guide tích hợp các ô ghi chú (Note) trực tiếp trên linh kiện.
Ví dụ: Trên IC WiFi 2.4G hoặc chip sạc không dây, phần mềm sẽ hiển thị cảnh báo: “Trúng nước gây mất tín hiệu”, “Hỏng IC gây vô hiệu hóa NFC hoặc treo máy khi nhập mật khẩu”. Nhờ đó, bạn rút ngắn đáng kể thời gian mò mẫm pan bệnh.
Tra cứu chân IC chi tiết (Trait thông minh)
Hướng dẫn sử dụng sơ đồ MaAnt Schematics để đóng/câu dây IC: Chọn phần hiển thị chân chip để xem vị trí chân mát (GND), chân nguồn và chân tín hiệu.
Màn hình sẽ hiển thị thông số điện áp, trở kháng (mã Net, Voltage, Count) ngay dưới thanh trạng thái. Giúp bạn đối chiếu khi đo bằng đồng hồ vạn năng.
Lợi ích khi thực hiện đúng Hướng dẫn sử dụng sơ đồ MaAnt Schematics
Nắm vững cách vận hành MaAnt Schematics đem lại nhiều lợi thế vượt trội cho cửa hàng sửa chữa:
Tiết kiệm thời gian: Đo đạc chính xác, khoanh vùng khu vực bị chạm chập chỉ trong vài phút.
Hạn chế rủi ro: Giảm thiểu tình trạng “lầy pan” hay làm hỏng lan sang các khối IC nhạy cảm như CPU, ổ cứng.
Cập nhật model mới: Hỗ trợ đầy đủ các dòng máy mới nhất như iPhone 16 Pro Max, Mate 60 Pro, Galaxy S24 Series,…
Lời kết hướng dẫn sử dụng sơ đồ MaAnt
Việc làm chủ công cụ tra cứu mạch là bước đệm quan trọng giúp kỹ thuật viên nâng cao tay nghề. Hy vọng bài Hướng dẫn sử dụng sơ đồ MaAnt Schematics trên đã giúp bạn hiểu rõ các tính năng. Từ Topo, Rffe cho đến các tiện ích chẩn đoán AI SkyEye. Hãy áp dụng ngay vào công việc sửa chữa hàng ngày. Giúp tối ưu hóa thời gian và nâng cao chất lượng dịch vụ!
