Hướng dẫn sử dụng Box Luban L3 Fix Pin – Face

5/5 - (8 bình chọn)

Trong lĩnh vực sửa chữa phần cứng điện thoại di động thông minh, việc sở hữu các thiết bị kỹ thuật tự động hóa và có độ chính xác cao là yếu tố quyết định sự thành bại của một kỹ thuật viên. Một trong những công cụ công nghệ nổi bật nhất hiện nay chính là thiết bị sửa chữa thông minh đa năng Luban
L3 (LB Intelligent Repair Instrument). Bài viết này sẽ mang đến giải pháp tối ưu và Hướng dẫn sử dụng Box Luban L3 một cách đầy đủ, chi tiết từ cơ bản đến nâng cao cho toàn bộ hệ thống mạch mở rộng “Family Bucket 10 In 1” mới nhất

⇒ Mua Box Luban L3 + Thanh Truetone + Thanh Pin + Thanh Loa tại đây ⇐

Giới thiệu tổng quan về thiết bị sửa chữa thông minh Luban L3

Mục lục

Thiết bị sửa chữa thông minh Luban L3 (phiên bản cập nhật phần mềm V1.0.53 / V1.0.93) là giải pháp phần cứng kỹ thuật số hàng đầu từ thương hiệu LB Tool. Thiết bị được trang bị màn hình hiển thị LCD màu sắc nét, hệ thống phím điều hướng trực quan gồm các phím: Đọc (Read), Ghi (Write), Chuyển đổi/OK (Switch/OK), Quay lại (Back) và Menu dài (Long Menu).

Với bộ sản phẩm Luban L3 Mới Nhất “Family Bucket 10 In 1”, thiết bị hỗ trợ xử lý hàng loạt các lỗi phần cứng phức tạp từ dòng điện thoại cơ bản đến các dòng cao cấp nhất hiện nay nhờ hệ mạch mở rộng (Extension Boards) linh hoạt.

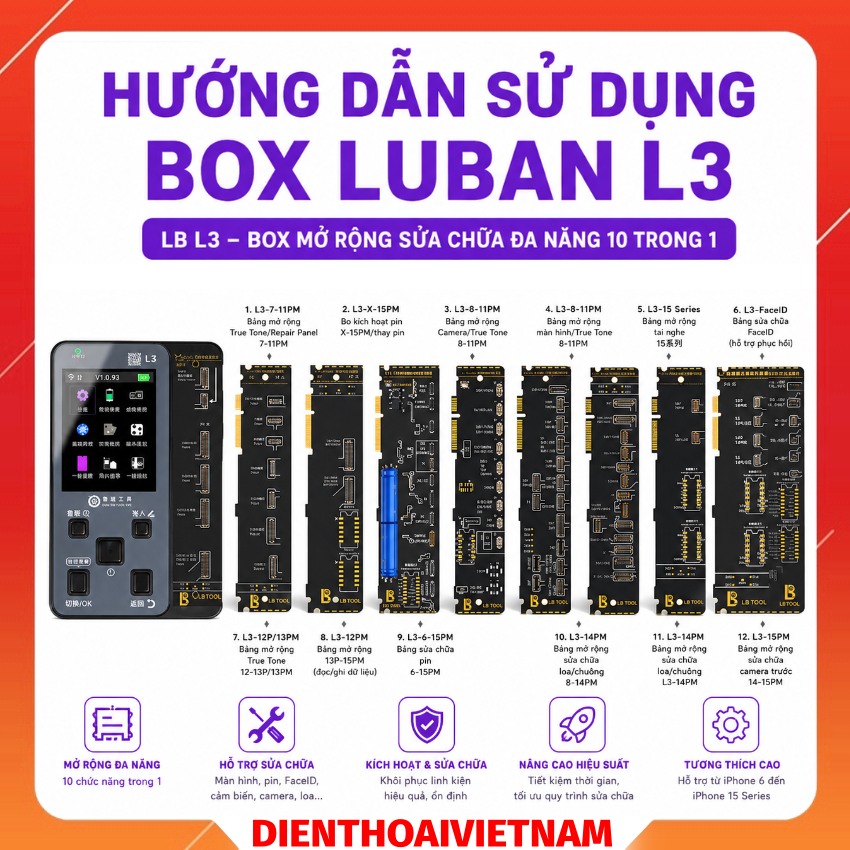

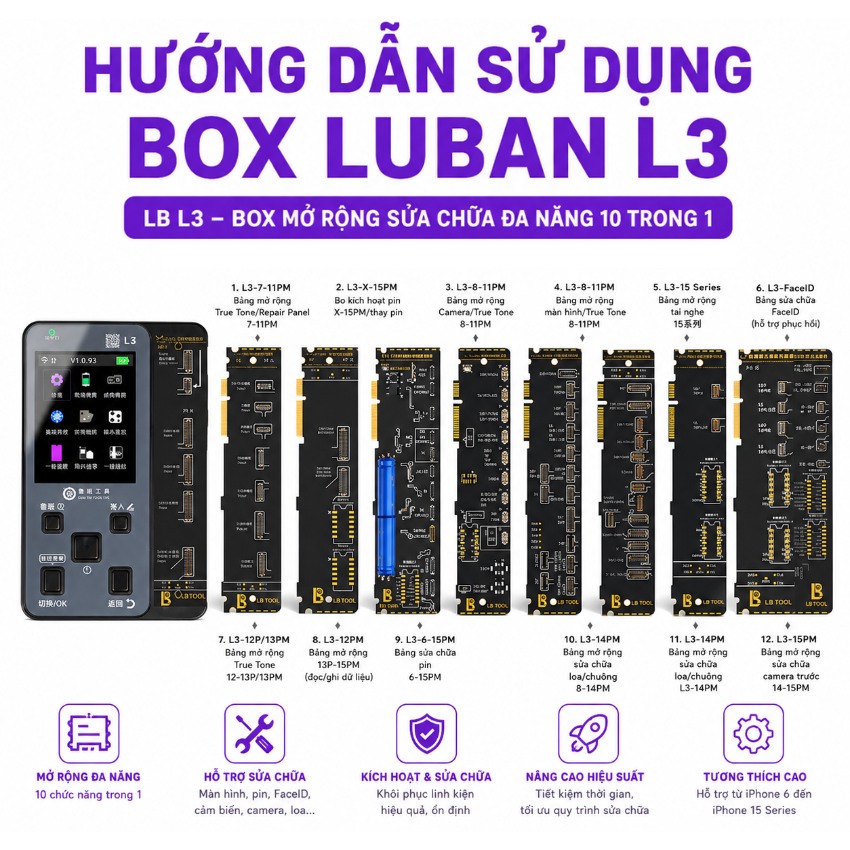

Bảng tổng hợp tính năng hướng dẫn sử dụng Box Luban L3

Để tối ưu quy trình thao tác kỹ thuật, việc nắm rõ sơ đồ kết nối của từng thanh mạch là điều kiện bắt buộc.

Dưới đây là bảng thông số chức năng và phạm vi hỗ trợ của hệ thống module mở rộng

STT	Tên Mạch Mở Rộng (Ký Hiệu Trên Ảnh)	Chức Năng Kỹ Thuật Chính	Dòng Máy Hỗ Trợ
1	Truetone Repair Panel (12-15Plus Series)	Sửa chữa hiển thị, cảm ứng và khôi phục mã True Tone	iPhone 12, 12 Mini, 12 Pro, 12 Pro Max, 13, 13 Mini, 14, 14 Plus, 15, 15 Plus
2	Truetone Repair Panel (13P-15PM)	Khôi phục mã True Tone độ phân giải cao cho màn hình Pro/Pro Max	iPhone 13 Pro, 13 Pro Max, 14 Pro, 14 Pro Max, 15 Pro, 15 Pro Max
3	Truetone Repair Panel (7-11PM)	Khôi phục mã True Tone đời cũ	iPhone 7 đến 11 Pro Max
4	Dot Matrix Activation Expansion Board (X-15PM)	Mạch kích hoạt và sửa chữa Face ID (Cáp điểm dot matrix) không cần tháo linh kiện	iPhone X đến 15 Pro Max, iPad A12, iPad 11 Pro / 11 Pro Max
5	Camera / Radar Repair Expansion Board (8-15PM)	Sửa chữa lỗi Camera sau và cảm biến Radar / LiDAR	iPhone 8 đến 15 Pro Max (XR, XS, 11-15 Series, LiDAR)
6	Receiver Test Adaptor / Handset Sensor (8-14PM)	Kiểm tra cảm biến tiệm cận, loa trong và cụm cảm biến tai thỏ	iPhone 8 đến 14 Pro Max, iPad Pro
7	Receiver Test Adaptor (15 Series)	Kiểm tra và sửa chữa loa trong thế hệ mới	iPhone 15, 15 Plus, 15 Pro, 15 Pro Max
8	Front Camera Repair Expansion Board (14-15PM)	Xử lý lỗi dữ liệu Camera trước	iPhone 14, 14 Plus, 14 Pro, 14 Pro Max, 15, 15 Plus, 15 Pro, 15 Pro Max
9	Battery Repair Panel (6-15PM)	Sửa chữa dữ liệu pin, hiệu suất % và số lần sạc	iPhone 6 đến 15 Pro Max
10	Fingerprint Return Repair Expansion Board	Sửa chữa đường mạch trở về và lệnh của nút Home vật lý / vân tay	iPhone 5S, SE, 6, 6P, 6S, 6SP, 7, 8, 7/8_SW1, 7/8_SW2

Hướng dẫn sử dụng Box Luban L3 cho các tác vụ sửa chữa cốt lõi

Sau đây là quy trình vận hành chuẩn giúp kỹ thuật viên làm chủ hoàn toàn thiết bị trong các tác vụ thực tế hằng ngày:

Bước 1: Khởi động và chuẩn bị thiết bị

Cấp nguồn cho Box Luban L3 thông qua cổng Type-C tích hợp hoặc sử dụng pin gắn trong.
Nhấn và giữ nút Nguồn (Phím trung tâm hình tròn) để bật máy. Màn hình sẽ hiển thị logo LB Tool cùng phiên bản hệ điều hành hiện tại.

Bước 2: Kết nối thanh mạch chức năng (Extension Board)

Dựa vào linh kiện cần sửa chữa (Ví dụ: Màn hình iPhone 14 Pro Max cần fix True Tone), chọn đúng thanh mạch 13P-15PM True tone Repair expansion board.
Gắn thanh mạch vào khe cắm mở rộng ở cạnh phải của Box một cách cẩn thận theo đúng ngàm cố định. Đèn báo trạng thái (State Light) trên đầu thiết bị sẽ sáng xanh để biểu thị kết nối thành công.

Bước 3: Quy trình Đọc (Read) và Ghi (Write) dữ liệu linh kiện gốc

Đây là phần quan trọng nhất trong Hướng dẫn sử dụng Box Luban L3 nhằm đảm bảo không làm mất dữ liệu mã hóa phần cứng đồng bộ của Apple:

Gắn linh kiện gốc hoặc cáp cũ bị lỗi vào socket tương ứng trên thanh mạch mở rộng.
Sử dụng các phím điều hướng để chọn đúng danh mục chức năng hiển thị trên màn hình máy (Thiết lập, Sửa chữa Pin, Sửa Face ID, Sửa True Tone, Kiểm tra Loa trong, Camera/Radar…).
Ấn nút 读取 (Đọc / Read) có biểu tượng kính lúp dấu cộng. Thiết bị sẽ phân tích mã Hex và lưu trữ vào bộ nhớ tạm của Box.
Tháo linh kiện cũ ra, thay thế bằng linh kiện mới hoặc cáp sửa chữa thay thế của Luban vào đúng socket.
Ấn nút 写入 (Ghi / Write) có biểu tượng cây bút để nạp lại toàn bộ dữ liệu đã đọc vào linh kiện mới. Màn hình báo “Success” tức là tiến trình hoàn tất.

* Lưu ý đặc biệt khi sửa chữa Ma trận điểm (Face ID Dot Matrix): Đối với mạch mở rộng X-15PM Dot matrix activation expansion board, thanh mạch tích hợp sẵn phím vật lý “Kích hoạt” (Activation) riêng biệt giúp kích hoạt chuỗi IC nạp mà không cần can thiệp tháo chip, bảo vệ tối đa tính toàn vẹn của phần cứng xung quanh.

Hướng dẫn sử dụng Box Luban L3 an toàn

Để tăng tuổi thọ và độ chính xác cho thiết bị trong quá trình áp dụng Hướng dẫn sử dụng Box Luban L3, kỹ thuật viên cần chú ý:

Không dùng lực quá mạnh: Các chân socket trên thanh mạch rất nhỏ và dễ cong gãy. Khi kết nối màn hình hoặc cáp sạc, hãy căn chỉnh thật chuẩn trước khi nhấn xuống.
Cập nhật firmware định kỳ: Truy cập trang chủ chính thức của hãng (www.lbtool.net) để tải phần mềm máy tính, kết nối thiết bị qua USB để nâng cấp phiên bản lên V1.0.93 hoặc cao hơn nhằm cập nhật các dòng máy mới như iPhone 15/16 Series.
Bảo quản môi trường khô ráo: Tránh để hóa chất, nước hàn, nhựa thông bắn vào màn hình LCD hoặc các chân tiếp xúc mạch mở rộng.

Kết luận Hướng dẫn sử dụng Box Luban L3

Thiết bị thông minh Luban L3 xứng đáng là trợ thủ đắc lực không thể thiếu tại bất kỳ trung tâm sửa chữa smartphone chuyên nghiệp nào. Việc làm chủ và vận hành thiết bị theo đúng Hướng dẫn sử dụng Box Luban L3 giúp giải quyết nhanh chóng, triệt để các ban bệnh khó chịu về True Tone, Face ID, Pin, Cảm biến tiệm cận và Camera. Chúc các bạn thực hiện thành công và tối ưu hóa hiệu suất công việc kinh doanh của mình!
