Đồng hồ đo Wylie PTV1 Smart Power Meter – đo diot, nhớ kênh, đo điện áp nhanh chóng
Liên hệ

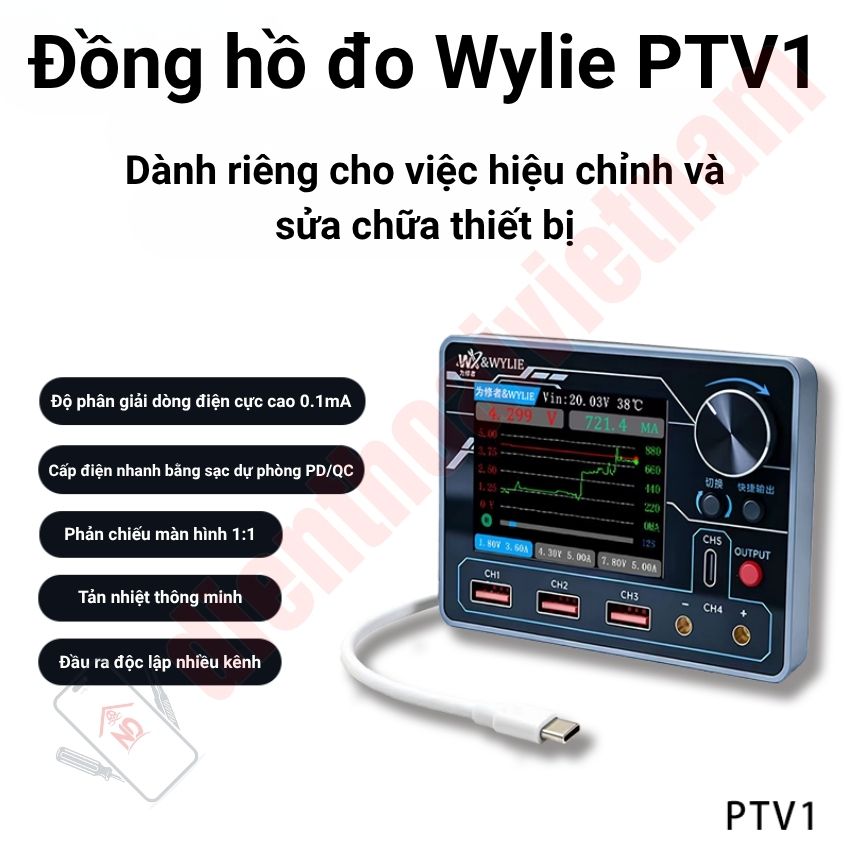

Đồng hồ đo Wylie PTV1 là Smart Power Meter đa kênh cho sửa chữa thiết bị điện tử, điều chỉnh 0-13V, dòng ra 5A, 5 kênh độc lập, đọc dòng chính xác đến 0.1mA.
Máy có màn hình màu 2.8 inch với 4 chế độ hiển thị, hỗ trợ cấp nguồn bằng sạc nhanh hoặc pin dự phòng PD/QC, cùng các bảo vệ quá dòng, quá nhiệt, quá tải, quá áp đầu vào.
Có thể điều khiển hai chiều và so sánh nhiều đường cong qua phần mềm trên máy tính, giúp kỹ thuật viên chẩn đoán lỗi bo mạch nhanh và hiệu quả hơn.
Một nguồn cấp ổn định kèm khả năng đo đạc tức thời là công cụ không thể thiếu trong sửa chữa. Đồng hồ đo Wylie PTV1 là giải pháp đáp ứng đúng nhu cầu. Thiết bị là một Smart Power Meter kết hợp nguồn cấp đa kênh, cho phép điều chỉnh điện áp rộng từ 0-13V, dòng ra tối đa 5A.
Thông số kỹ thuật đồng hồ đo Wylie PTV1
| Thông số | Chi tiết |
|---|---|
| Model | PTV1 |
| Dải đầu ra | 0.1V – 13V, 0 – 5V |
| Nguồn đầu vào | DC 5V – 24V, 200mA – 5A (hỗ trợ giao thức sạc nhanh PD và QC) |
| Độ phân giải đọc về | Điện áp: 1mV; Dòng điện: 0.1mA |
| Độ phân giải cài đặt | 10mV |
| Hiệu suất nguồn | ≤ 95% (ở mức ra 13V/5A) |
| Nhiễu gợn điện áp | ≤ 5 mVrms |
| Bảo vệ | Quá dòng, quá nhiệt, quá tải; bảo vệ quá áp đầu vào |
| Kích thước | 105 × 75 × 35 mm |
| Trọng lượng | 236g |
| Màn hình | 2.8 inch |
Những thông số trên cho thấy Đồng hồ đo Wylie PTV1 không chỉ là một thiết bị hiển thị mà còn là một nguồn cấp có độ nhiễu thấp, độ phân giải cao. Điều này đặc biệt quan trọng khi đo dòng tiêu thụ của mạch điện trên bo mạch điện thoại, nơi chênh lệch vài mA cũng có thể giúp phát hiện chập, rò hoặc linh kiện hỏng.
Tính năng nổi bật của Smart Power Meter Wylie PTV1
Độ phân giải dòng điện siêu cao 0.1mA
Khả năng đọc dòng đến 0.1mA giúp Đồng hồ đo Wylie PTV1 phát hiện chính xác các biến động nhỏ trong quá trình cấp nguồn, hỗ trợ chẩn đoán lỗi bo mạch nhanh và tin cậy. Đây là ưu điểm lớn của dòng Smart Power Meter chuyên dụng cho sửa chữa.

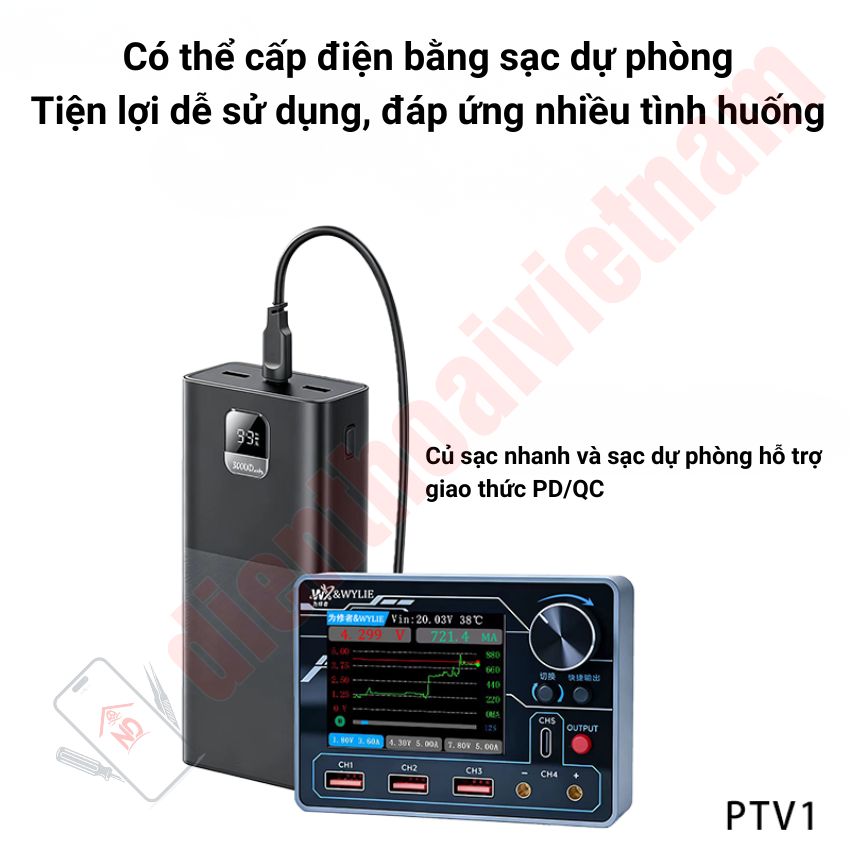

Hỗ trợ sạc nhanh PD/QC và cấp nguồn bằng pin dự phòng
PTV1 nhận nguồn đầu vào 5V-24V và tương thích với các giao thức PD/QC. Bạn có thể dùng củ sạc nhanh hoặc pin dự phòng (power bank) hỗ trợ PD/QC để cấp nguồn cho thiết bị, rất tiện khi sửa chữa ngoài cửa hàng hoặc đi công tác. Lưu ý: củ sạc nhanh và pin dự phòng cần hỗ trợ giao thức PD/QC để đạt công suất tối đa.

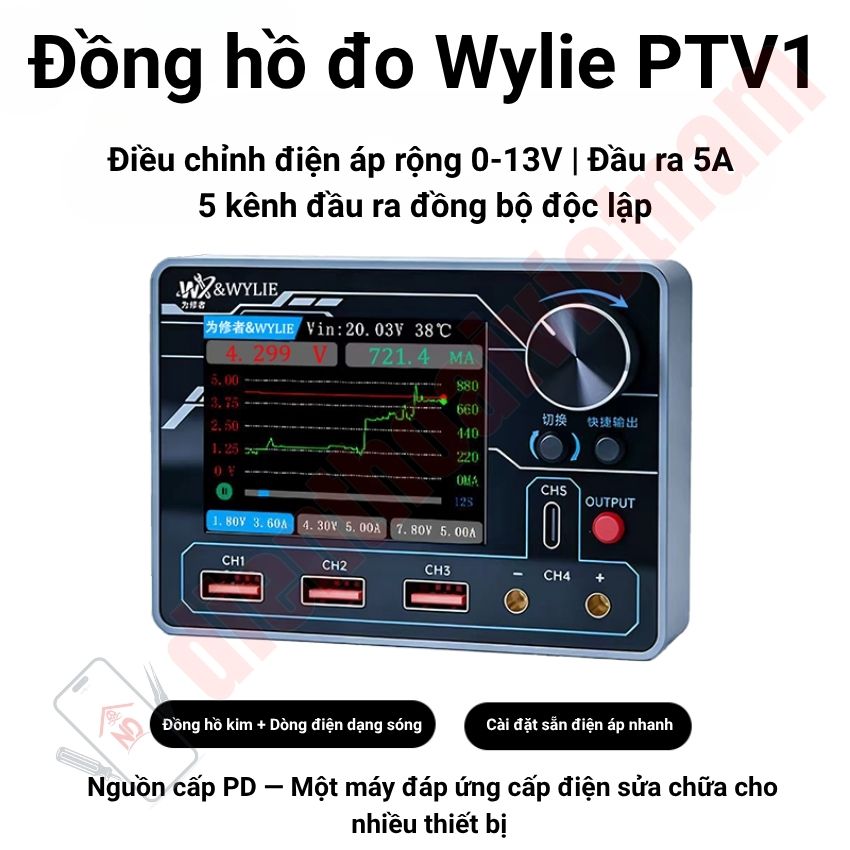

5 kênh đầu ra độc lập
Thiết bị có 5 kênh xuất (CH1 đến CH5) tương thích nhiều loại cổng:
- CH1, CH2, CH3: cổng USB-A
- CH4: hai đầu cực dương (+) và âm (−) dạng đầu nối để cấp nguồn trực tiếp
- CH5: cổng Type-C
Các kênh xuất đồng bộ nhưng độc lập, cho phép cấp nguồn cho nhiều thiết bị cùng lúc. Đây là điểm khiến Đồng hồ đo Wylie PTV1 trở thành Smart Power Meter đa năng cho bàn sửa chữa.
Tản nhiệt thông minh có kiểm soát nhiệt độ Wylie PTV1
PTV1 trang bị cơ chế tản nhiệt điều khiển theo nhiệt độ, đồng thời hiển thị nhiệt độ lõi ngay trên màn hình, giúp thiết bị vận hành ổn định khi chạy tải lớn.
Núm xoay analog và đường cong dòng điện
Núm xoay cho phép điều chỉnh điện áp trực quan, kết hợp đồ thị dòng điện theo thời gian thực. Ngoài ra, PTV1 có các mức điện áp cài đặt nhanh (preset) hiển thị ở phía dưới màn hình, ví dụ 1.80V/3.60A, 4.30V/5.00A, 7.80V/5.00A, giúp chuyển nhanh giữa các thông số hay dùng.

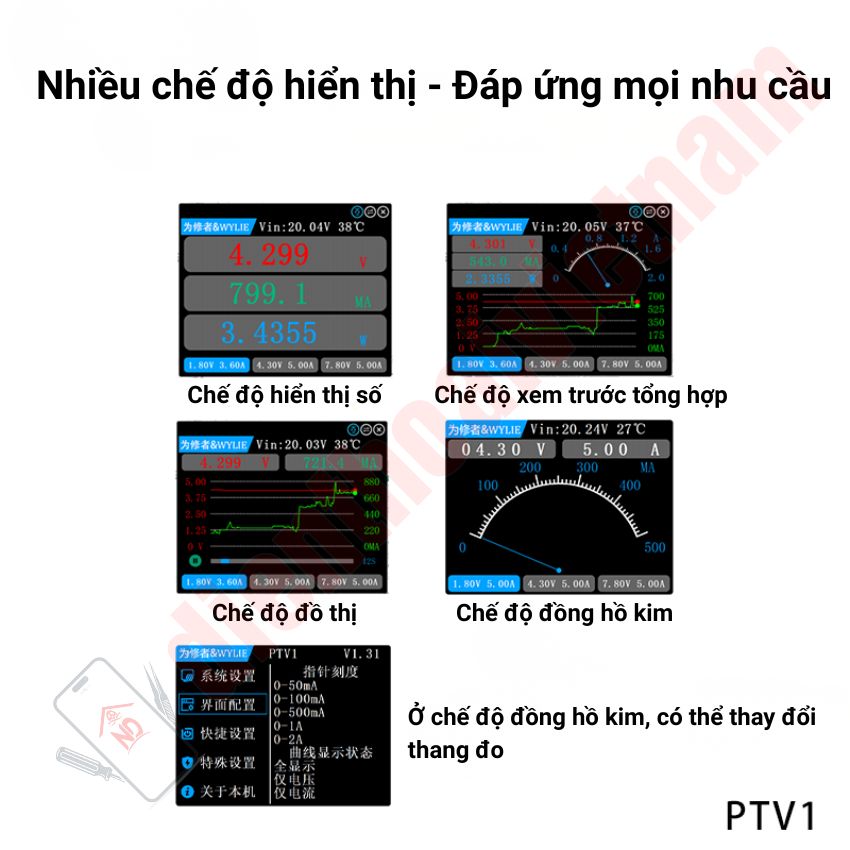

Nhiều chế độ hiển thị trên Đồng hồ đo Wylie PTV1

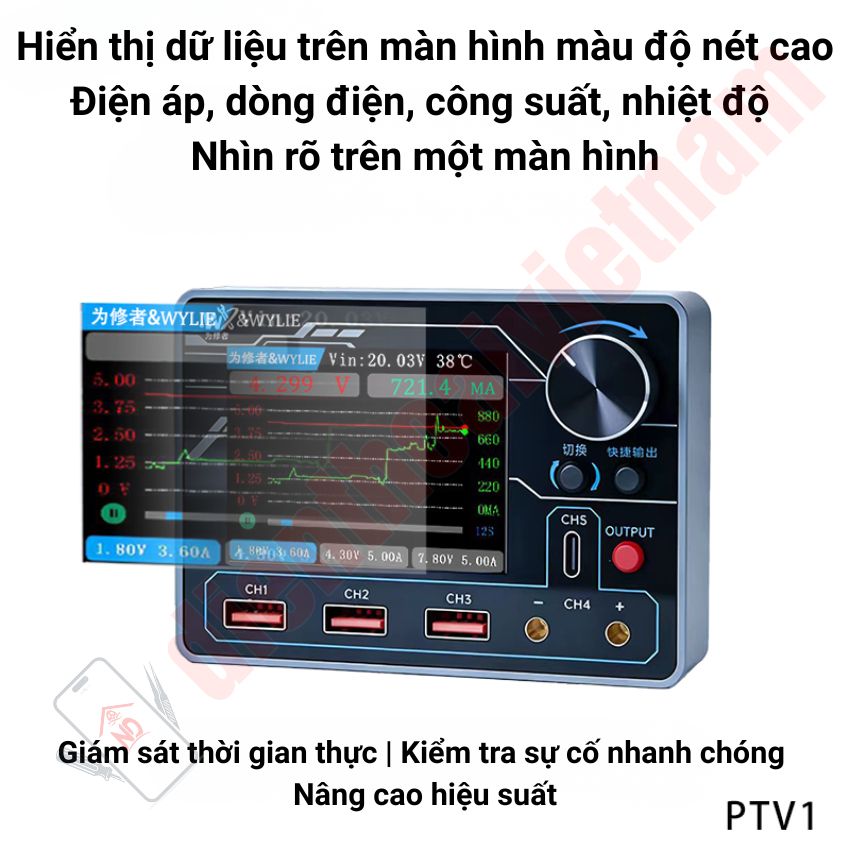

Màn hình màu độ nét cao hiển thị đồng thời điện áp, dòng điện, công suất và nhiệt độ trên một màn hình duy nhất. Smart Power Meter này cung cấp 4 chế độ hiển thị:
- Chế độ số: hiển thị điện áp, dòng điện và công suất bằng số lớn, dễ đọc.
- Chế độ xem tổng hợp: kết hợp số liệu, đồng hồ kim và đường cong trên cùng màn hình.
- Chế độ đường cong: theo dõi sự thay đổi dòng điện theo thời gian, có thể tạm dừng và phát lại.
- Chế độ kim: mô phỏng đồng hồ kim, cho phép thay đổi thang đo (như 0-50mA, 0-100mA, 0-500mA, 0-1A, 0-2A).
Trong phần cài đặt giao diện, người dùng còn có thể chọn trạng thái hiển thị đường cong: hiển thị đầy đủ, chỉ điện áp hoặc chỉ dòng điện. Điều này giúp Đồng hồ đo Wylie PTV1 thích ứng với nhiều tình huống đo khác nhau.

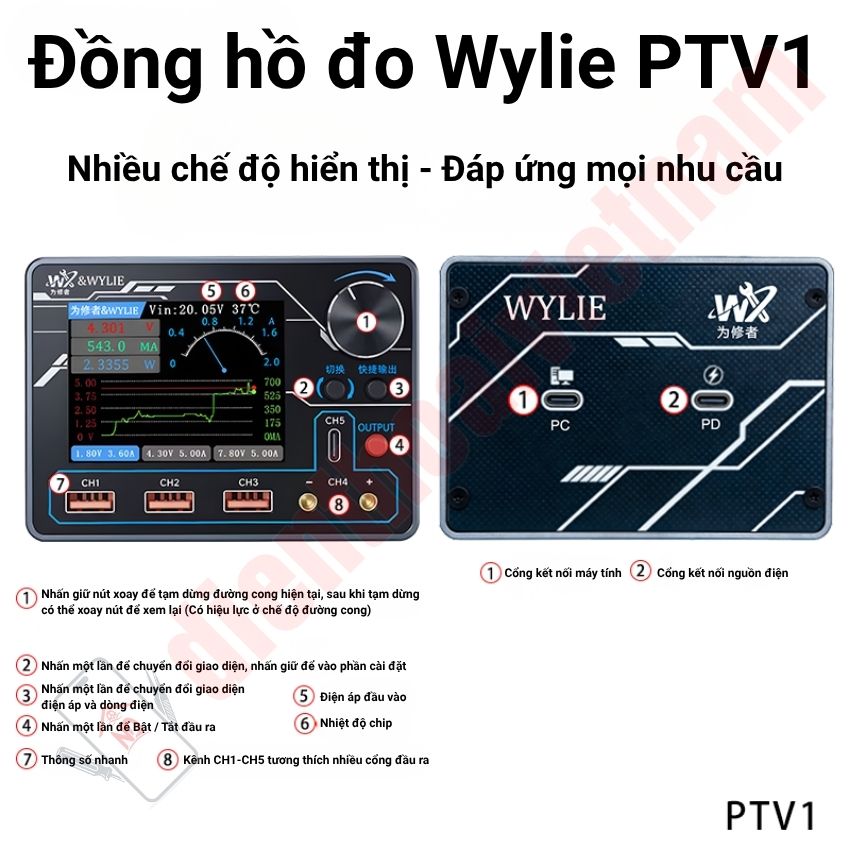

Hướng dẫn các nút điều khiển và cổng kết nối
Mặt trước
- Núm xoay (1): xoay để điều chỉnh; nhấn giữ để tạm dừng đường cong dòng điện, sau đó có thể phát lại (có hiệu lực ở chế độ đường cong).
- Nút “Chuyển” (2): nhấn một lần để đổi giao diện, nhấn giữ để vào phần cài đặt.
- Nút “Xuất nhanh” (3): nhấn để chuyển giao diện và chuyển đổi giữa điện áp/dòng điện.
- Nút OUTPUT (4): bật/tắt đầu ra.
- Số (5): điện áp đầu vào.
- Số (6): nhiệt độ lõi.
- Mục (7): thông số cài đặt nhanh.
- Mục (8): CH1-CH5 tương thích nhiều loại cổng đầu ra.
Mặt sau
- Cổng PC: kết nối với máy tính.
- Cổng PD: kết nối nguồn cấp.
Cách bố trí này giúp Smart Power Meter PTV1 dễ thao tác, ngay cả với người mới sử dụng.

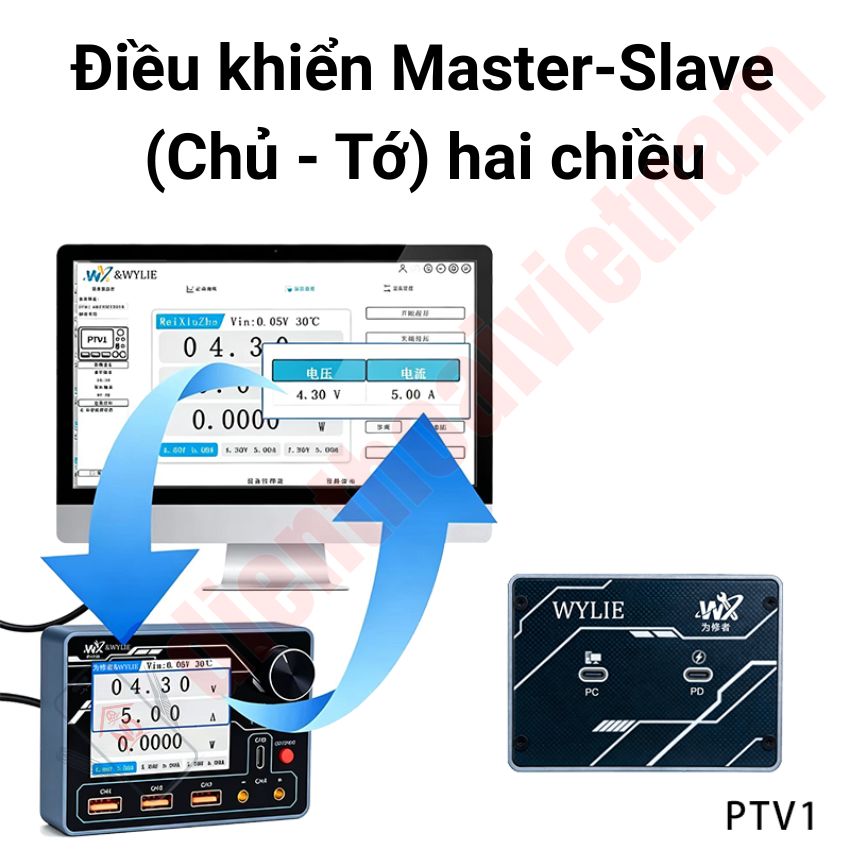

Điều khiển hai chiều master-slave qua phần mềm trên máy tính Wylie PTV1
Một điểm khác biệt của Đồng hồ đo Wylie PTV1 là khả năng điều khiển hai chiều. Khi kết nối thiết bị với máy tính qua cổng PC, phần mềm trên nền tảng có thể:
- Hiển thị đồng bộ 1:1 màn hình của thiết bị lên máy tính
- Thay đổi trực tiếp các thông số như điện áp và dòng điện từ phần mềm
- Đồng bộ ngược lại với thiết bị theo hai chiều
Nhờ đó kỹ thuật viên có thể vừa quan sát dữ liệu trên màn hình lớn, vừa điều chỉnh thông số mà không cần thao tác trực tiếp trên máy.

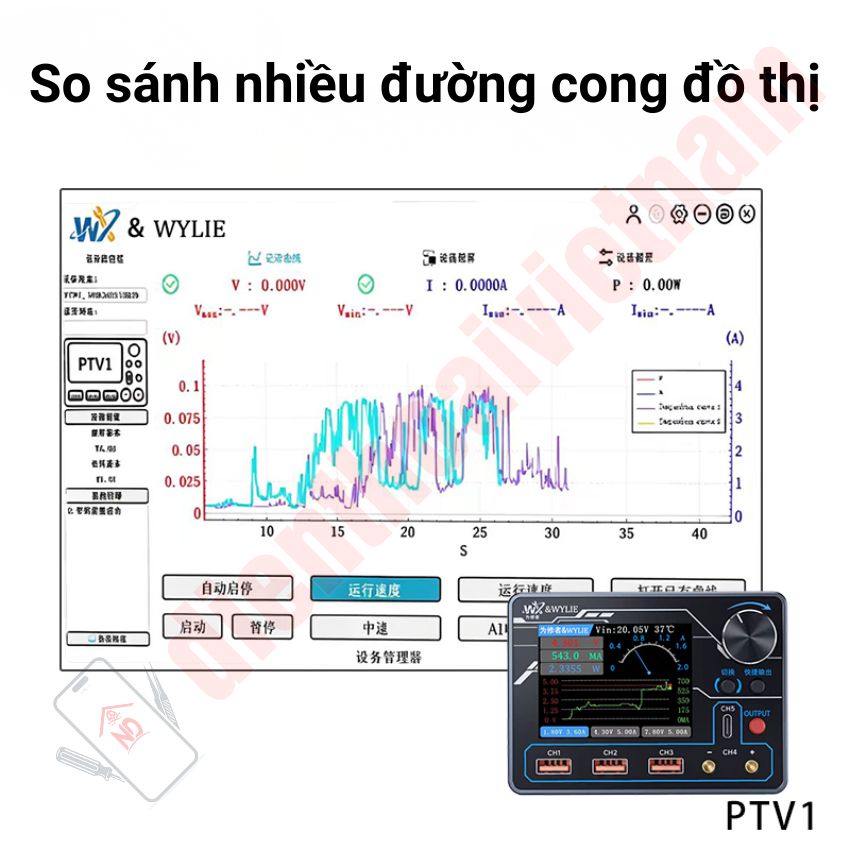

So sánh nhiều đường cong cục bộ trên phần mềm
Phần mềm đi kèm Smart Power Meter Wylie PTV1 cho phép ghi lại và so sánh nhiều đường cong điện áp, dòng điện theo thời gian trên cùng một đồ thị. Giao diện hiển thị các giá trị V, I, P cùng các giá trị lớn nhất/nhỏ nhất, kèm các nút điều khiển như khởi động, tạm dừng và mở thư mục lưu đường cong.
Tính năng này hữu ích khi cần đối chiếu dòng tiêu thụ giữa máy tốt và máy lỗi, hoặc theo dõi quá trình khởi động của bo mạch để tìm ra điểm bất thường.
Ứng dụng của đồng hồ đo Wylie PTV1
- Cấp nguồn và đo dòng khi sửa chữa bo mạch điện thoại, máy tính bảng
- Chẩn đoán lỗi chập, rò, sụt nguồn thông qua đường cong dòng điện
- Kiểm tra bộ sạc, cáp sạc, pin dự phòng có hỗ trợ PD/QC
- Cấp nguồn đa kênh cho nhiều thiết bị cùng lúc tại bàn sửa chữa
- Ghi dữ liệu và so sánh đường cong phục vụ phân tích chuyên sâu
Kết luận Wylie PTV1
Tóm lại, Đồng hồ đo Wylie PTV1 là lựa chọn đáng cân nhắc cho kỹ thuật viên cần một Smart Power Meter nhỏ gọn, chính xác và giàu tính năng, giúp theo dõi thời gian thực, khắc phục sự cố nhanh và nâng cao hiệu quả công việc.
