Mạch test cuộn cảm Magico M013/M014/M015 Inductance Tester

Trong lĩnh vực sửa chữa phần cứng điện thoại di động (đặc biệt là kỹ thuật micro-soldering trên iPhone, iPad, Android), việc kiểm tra hệ thống mạch nguồn đòi hỏi sự chính xác và nhanh chóng. Cuộn cảm (Inductor) là linh kiện cốt lõi trong các mạch Buck/Boost cấp nguồn, mạch đèn, mạch sạc. Việc xác định cuộn cảm có hoạt động ổn định hay không khi máy đang có nguồn là một pan bệnh phức tạp. Thấu hiểu khó khăn đó, hãng Magico đã cho ra mắt dòng sản phẩm Mạch test cuộn cảm Magico M013/M014/M015 (hay còn gọi là thiết bị Inductance Tester). Đây là công cụ đột phá ứng dụng công nghệ phân tích tần số điện từ thời gian thực, giúp kỹ thuật viên bắt bệnh nhanh chóng mà không cần nhấc linh kiện ra khỏi bo mạch.

Tổng quan về Mạch test cuộn cảm Magico M013/M014/M015

Dòng thiết bị Mạch test cuộn cảm Magico M013/M014/M015 là mạch đo thông minh thế hệ mới, hoạt động dựa trên phương pháp Phân tích tần số điện từ (Electromagnetic Frequency Analysis). Thiết bị cho phép theo dõi và giám sát tần số hoạt động theo thời gian thực (Real-Time Frequency Monitoring) của các cuộn cảm đang được cấp dòng (Powered Inductors).

Điểm đáng ăn tiền nhất của dòng Inductance Tester này là tính năng Phát hiện không tiếp xúc (Non-Contact Detection). Kỹ thuật viên chỉ cần đưa đầu dò chuyên dụng lại gần khu vực cuộn cảm trên mainboard, mạch sẽ tự động thu bắt sóng điện từ trường và hiển thị tần số dao động, loại bỏ hoàn toàn rủi ro gây chập cháy do châm chọc que đo sai vị trí.

Phân loại chi tiết các phiên bản: SET A, SET B và SET C

Hệ sinh thái Mạch test cuộn cảm Magico M013/M014/M015 được chia làm 3 phiên bản rõ rệt:

Đánh giá phiên bản cao cấp nhất: Magico M015 (SET C)

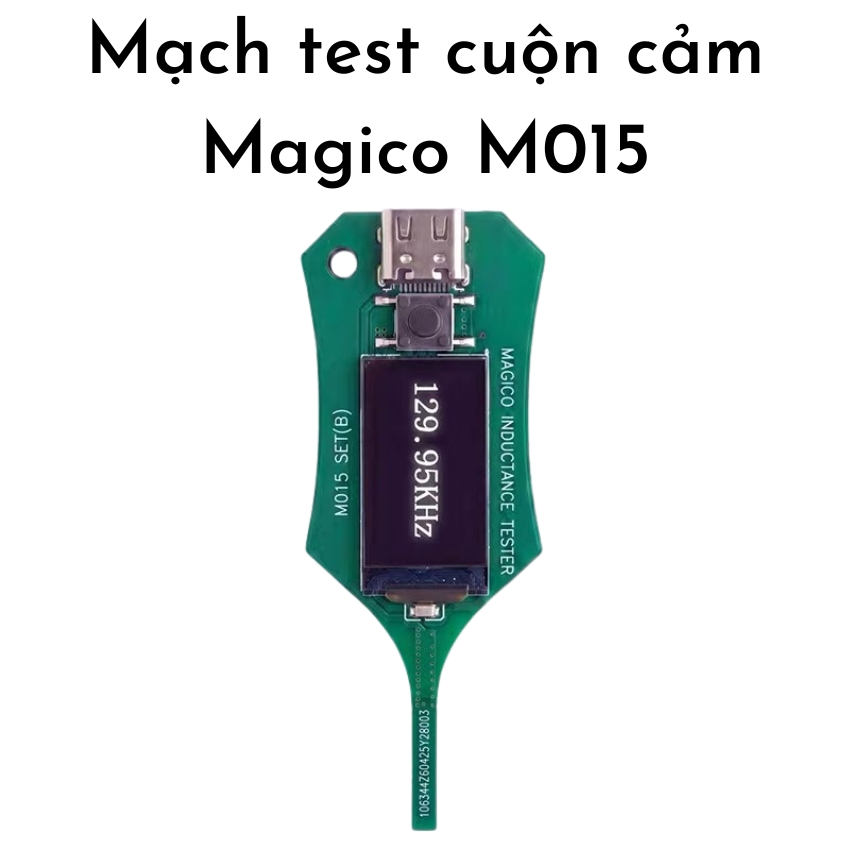

Phiên bản M015 (SET C) trong chuỗi dòng máy Inductance Tester là trợ thủ đắc lực nhất. Được trang bị một màn hình màu LCD độ nét cao hiển thị trực tiếp thông số tần số dao động (Ví dụ: 129.95KHz). Giúp kỹ thuật viên tập trung mắt 100% vào kính hiển vi mà vẫn nắm bắt được thông số đo tức thời.

Các tính năng nổi bật của thiết bị Inductance Tester Magico

• Nguồn cấp USB Type-C (5V): Sử dụng chuẩn kết nối phổ biến, dễ dàng cấp nguồn từ củ sạc hoặc bộ nguồn đa năng tại bàn làm việc.

• Phân tích tần số thời gian thực: Giúp phát hiện ngay lập tức sự sai lệch tần số của cuộn cảm bị lỗi, chạm chập vòng dây nội bộ hoặc suy hao dòng.

• Hỗ trợ đa nền tảng kết nối: Liên kết linh hoạt với ứng dụng trên iPhone/iPad và phần mềm quản lý chuyên sâu trên máy tính (PC Software).

• Thiết kế PCB tối ưu: Đầu dò dạng mũi kim PCB kéo dài siêu mảnh, giúp dễ dàng luồn lách vào các góc hẹp trên bo mạch chứa mật độ linh kiện dày đặc.

Hướng dẫn ứng dụng thực tế Magico M013/M014/M015

Khi sở hữu bộ thiết bị Mạch test cuộn cảm Magico M013/M014/M015. Quy trình kiểm tra bo mạch lỗi dòng được tối giản hóa chỉ với các bước:

1. Bước 1: Cấp nguồn 5V cho thiết bị thông qua cổng USB Type-C.

2. Bước 2: Cấp nguồn cho bo mạch điện thoại cần kiểm tra (Kích nguồn bằng bộ cấp nguồn dòng).

3. Bước 3: Đưa đầu anten kim của mạch Inductance Tester lại gần phía trên cuộn cảm cần đo (Không cần chạm sát vào chân chì).

4. Bước 4: Quan sát tần số hiển thị trên màn hình LCD (bản M015) hoặc giao diện phần mềm. Nếu tần số xuất hiện ổn định và đúng thông số định mức của nhà sản xuất mạch (Ví dụ mạch đèn, mạch áp CPU), chứng tỏ cuộn cảm và IC điều khiển tốt. Ngược lại, nếu tần số sai lệch lớn hoặc không có dao động, bạn đã xác định được chính xác khu vực linh kiện lỗi.

Kết luận Magico M013/M014/M015

Việc trang bị Mạch test cuộn cảm Magico M013/M014/M015 là một bước nâng cấp công nghệ đáng giá. Sản phẩm không chỉ giúp tăng tốc độ chẩn đoán pan bệnh mất nguồn, hao nguồn dòng cao khó chịu mà còn nâng tầm tính chuyên nghiệp.
