Dưới đây là 5 dòng tóm tắt ý chính của bài viết về thiết bị Relife XA6:
Khay test Sim Relife XA6 là thiết bị chuyên dụng giúp kiểm tra tín hiệu SIM, thẻ TF và thẻ NM mà không cần tháo máy.
Sản phẩm tích hợp bo mạch đa năng cho phép đo đạc trực tiếp các thông số kỹ thuật qua các điểm test point và đèn LED chỉ báo.

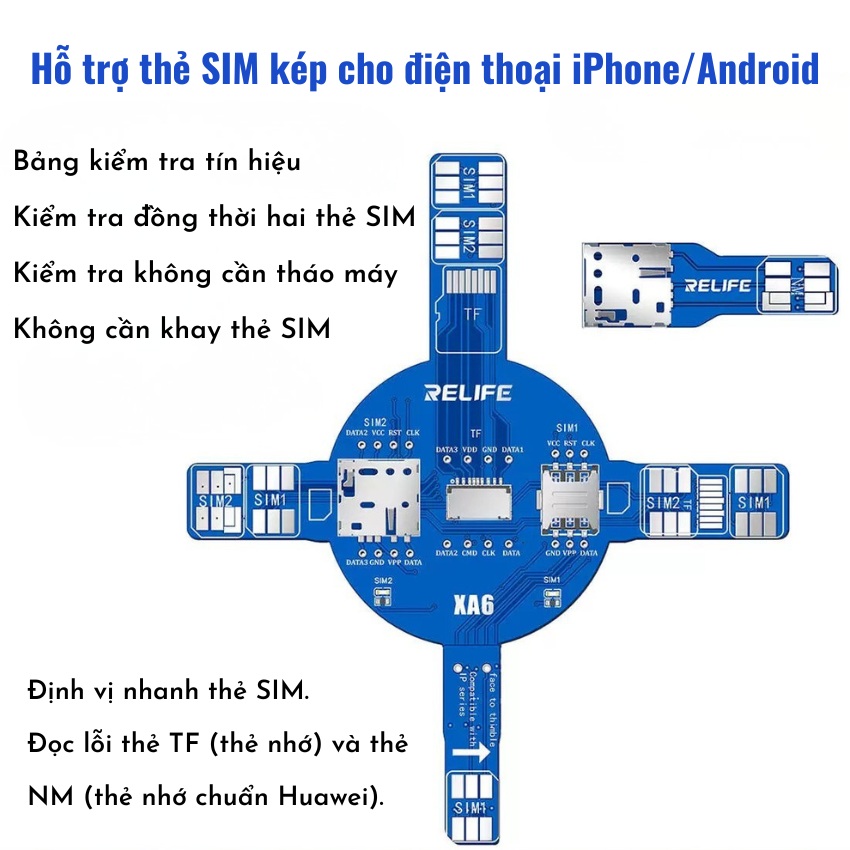

Thiết kế dạng chữ thập tối ưu giúp hỗ trợ kiểm tra đồng thời cả hai SIM trên các dòng điện thoại iOS và Android phổ biến.
Việc sử dụng Dual Card Signal Test Board giúp kỹ thuật viên tiết kiệm thời gian chẩn đoán lỗi mất sóng và không nhận SIM.
Đây là công cụ cần thiết giúp nâng cao tính chuyên nghiệp, bảo vệ máy khách hàng và tối ưu hiệu suất sửa chữa.

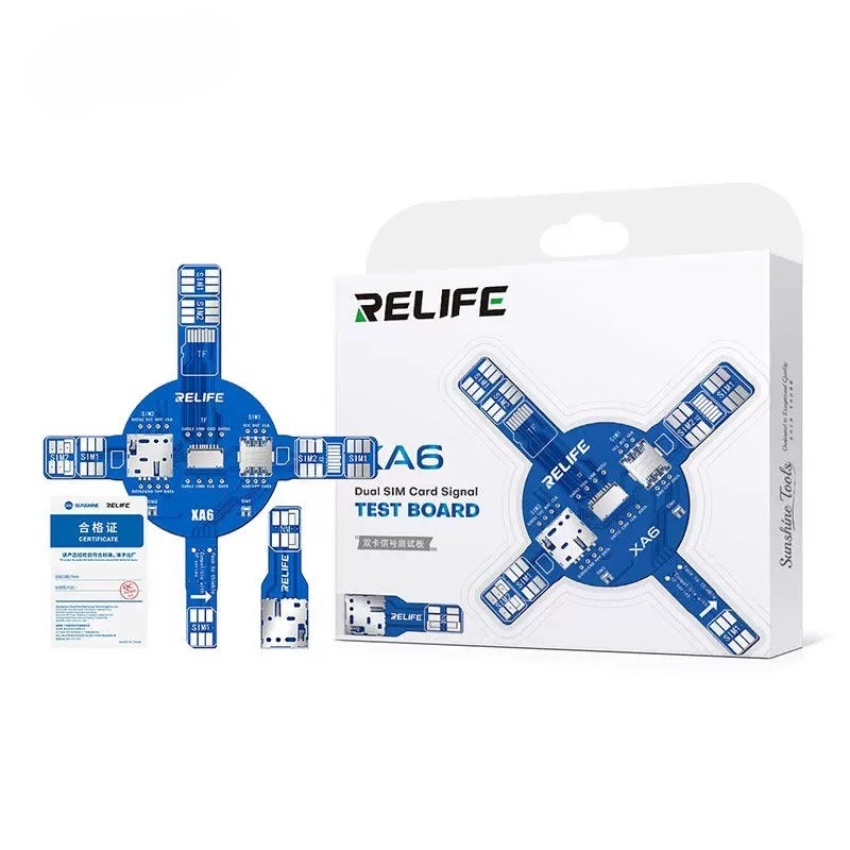

Khay test Sim Relife XA6 Dual Card Signal Test Board
Giới thiệu sản phẩm khay test Sim Relife XA6
Trong công tác sửa chữa điện thoại di động chuyên nghiệp, chẩn đoán lỗi liên quan đến sóng mạng, nhận dạng khay Sim và thẻ nhớ là một trong những thách thức tốn nhiều thời gian nhất. Để giải quyết triệt để vấn đề này mà không cần tháo rời máy phức tạp, hãng sản xuất dụng cụ sửa chữa nổi tiếng RELIFE đã cho ra đời Khay test Sim Relife XA6 (hay còn được biết đến với tên gọi kĩ thuật quốc tế là Dual Card Signal Test Board). Đây là thiết bị ngoại vi chuyên dụng, tích hợp đa năng giúp kiểm tra tình trạng kết nối tín hiệu của cả hai thẻ Sim, thẻ TF (MicroSD) và thẻ NM một cách nhanh chóng và chính xác.

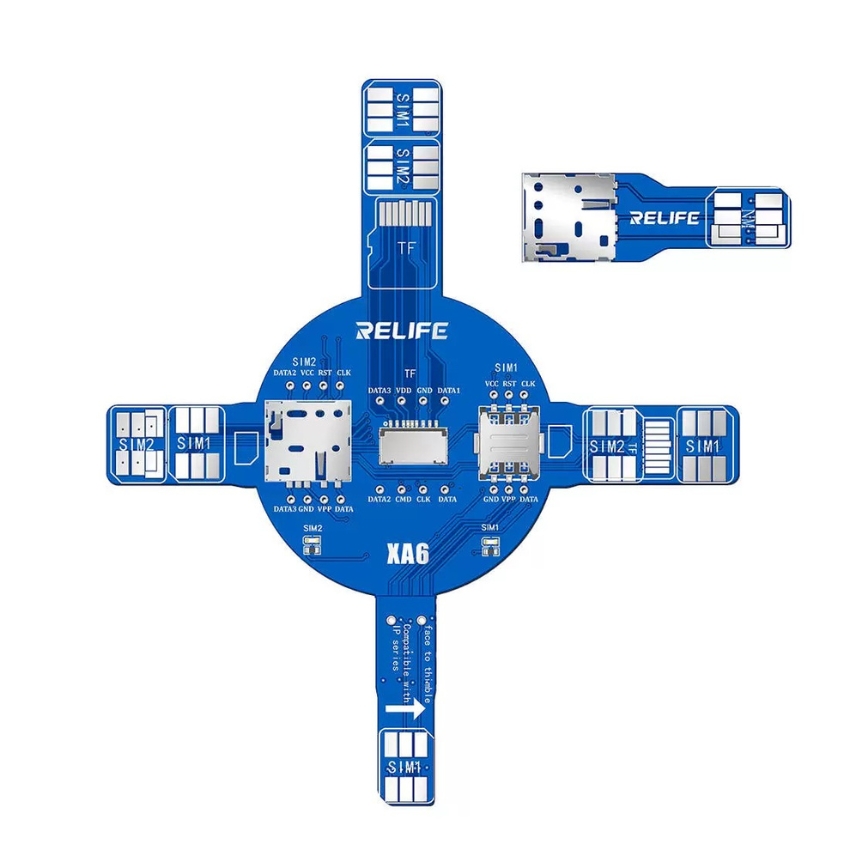

Sản phẩm sở hữu thiết kế bo mạch dạng chữ thập độc đáo, tối ưu hóa không gian kết nối. Cho phép kỹ thuật viên đo đạc các trị số điện áp, đường truyền dữ liệu (Data), xung nhịp (Clock) và đường reset trực tiếp bằng đồng hồ vạn năng thông qua các điểm kiểm tra lộ thiên (Test Points) vô cùng tiện lợi.
Thông số kỹ thuật chi tiết của Dual Card Signal Test Board RELIFE XA6
Để giúp các kỹ thuật viên nắm rõ cấu trúc và khả năng tương thích. Dưới đây là bảng thông số kĩ thuật chi tiết của thiết bị Khay test Sim Relife XA6:
Thương hiệu: RELIFE
Mã sản phẩm: XA6
Tên thương mại: Khay test Sim Relife XA6 / Dual Card Signal Test Board

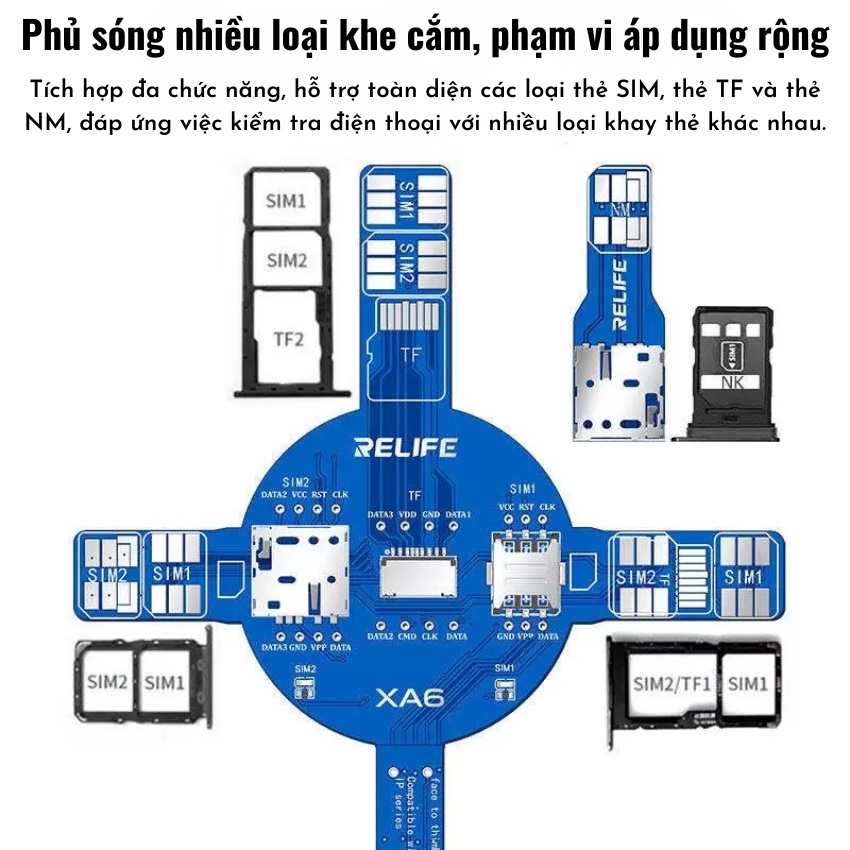

Các chuẩn thẻ hỗ trợ: SIM 1, SIM 2, TF Card (Micro SD), NM Card (Nano Memory Card)
Khả năng tương thích: Hệ điều hành iOS (Các dòng iPhone hỗ trợ 2 Sim vật lý) và các dòng máy Android phổ biến hiện nay (Samsung, Xiaomi, Oppo, Huawei, vvv.)
Đèn LED chỉ báo: Tích hợp đèn LED đỏ báo trạng thái nhận diện SIM độc lập (SIM1 / SIM2)
Các điểm đo đạc (Test Points): DATA, VCC, RST, CLK, GND, VPP, DATA1, DATA2, DATA3, VDD, CMD
Các tính năng vượt trội của Khay test Sim Relife XA6
Thiết bị chẩn đoán tín hiệu Dual Card Signal Test Board này mang lại những đột phá công nghệ giúp tối ưu hóa quy trình làm việc của thợ sửa chữa:

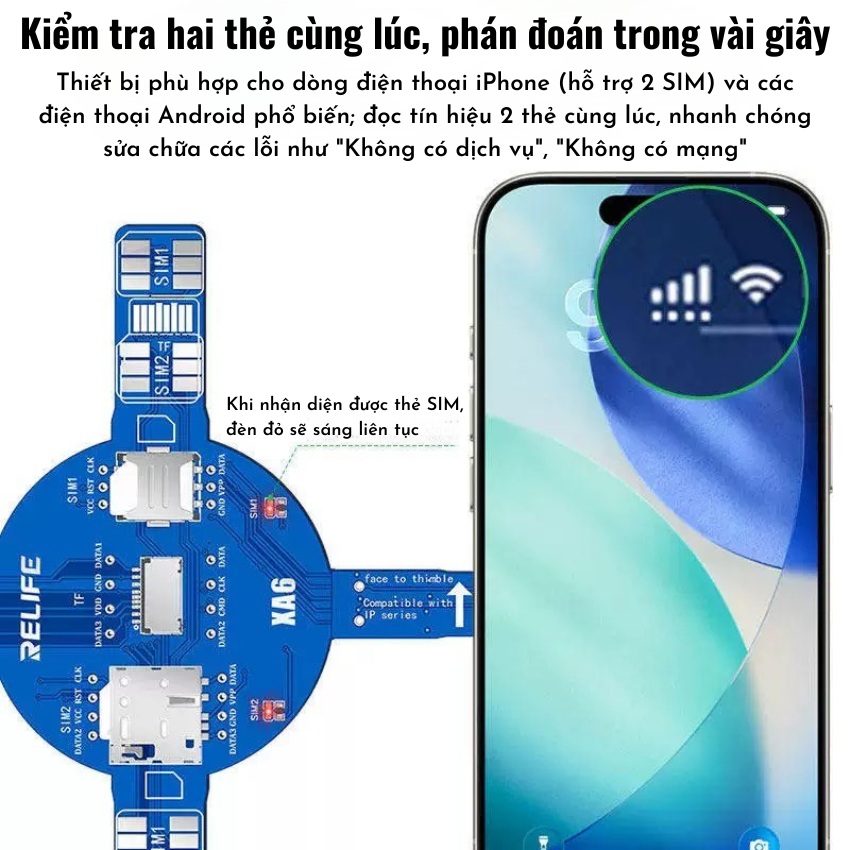

Kiểm tra đồng thời hai sim (Dual Card Simultaneous Testing)
Khác biệt hoàn toàn so với các dòng khay test sim đơn thế hệ cũ, sản phẩm hỗ trợ đọc tín hiệu của cả hai thẻ Sim cùng một lúc. Thiết bị thực hiện việc kiểm tra, chẩn đoán ở cấp độ “giây”. Giúp phát hiện ngay lập tức tình trạng mất sóng, không có dịch vụ (No Service). Hoặc không nhận Sim của từng khe thẻ cụ thể trên bo mạch.

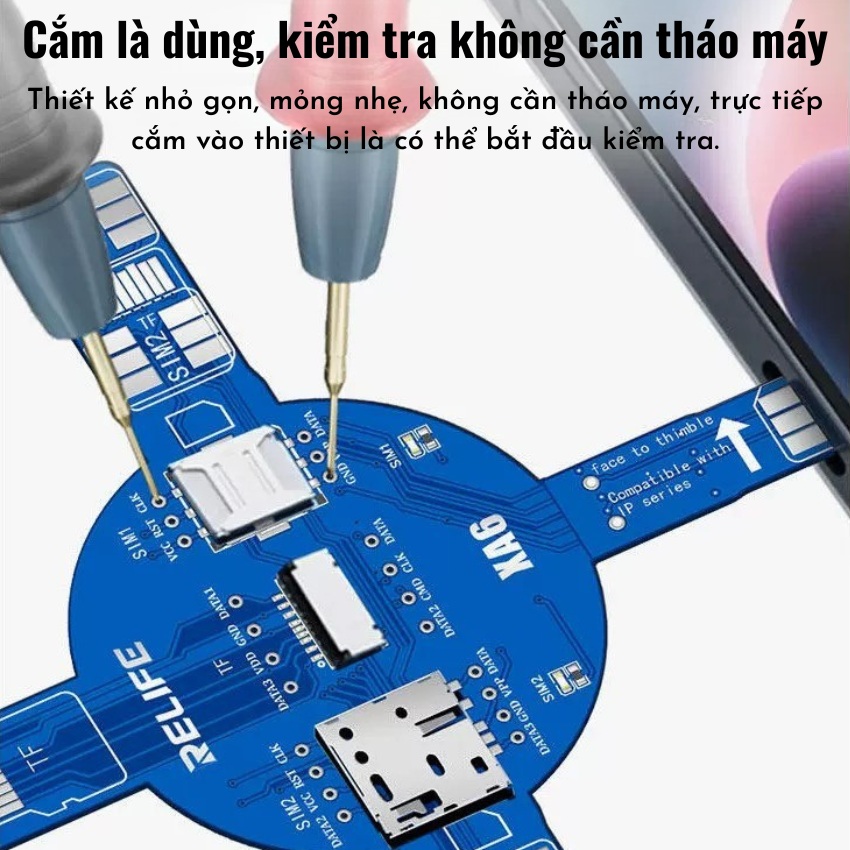

Công nghệ miễn tháo máy (No Disassembly Detection)
Một trong những ưu điểm đáng giá nhất của tấm mạch Dual Card Signal Test Board này là khả năng kiểm tra trực tiếp mà không cần tháo bung máy. Kỹ thuật viên chỉ cần chèn phần cáp mỏng tương ứng vào khe cắm Sim vật lý của điện thoại là có thể bắt đầu đo đạc dữ liệu. Điều này giúp bảo vệ tối đa tính nguyên vẹn của thiết bị khách hàn. Tránh rủi ro rách cáp màn hình hay hở keo áp suất khi bung máy chẩn đoán mò.
Định vị lỗi siêu tốc qua các điểm đo Test Points và Đèn LED chỉ báo
Trên bề mặt của mạch XA6 được phân định rõ ràng các khu vực đo đạc cho SIM1 và SIM2. Khi thiết bị nhận diện được thẻ SIM, hệ thống đèn LED tích hợp trên bo mạch sẽ sáng đỏ cố định, cho biết trạng thái kết nối vật lý đã thông suốt. Nếu đèn không sáng, kỹ thuật viên có thể dùng que đo của đồng hồ vạn năng để chấm trực tiếp vào các điểm lộ thiên như VCC, RST, CLK, DATA để kiểm tra trở kháng hoặc điện áp cấp từ IC nguồn/IC Baseband sang.
Hướng dẫn sử dụng thực tế trong sửa chữa phần cứng
Quy trình vận hành khay test vô cùng đơn giản, trực quan:
Bước 1: Xác định kiểu khay Sim của thiết bị cần sửa chữa (Khay Sim iPhone mặt trước/sau, khay Android dạng xếp chồng hay khay dài chứa thẻ TF).
Bước 2: Cắm phần đầu cáp tương ứng của mạch vào khe Sim của điện thoại (Chú ý hướng mũi tên chỉ dẫn “face to thimble” hoặc “compatible with IP series” in trên cáp).
Bước 3: Gắn thẻ SIM hoặc thẻ nhớ cần test vào các khay bo mạch trung tâm của XA6.
Bước 4: Quan sát màn hình điện thoại xem vạch sóng có hiển thị hay không kết hợp kiểm tra trạng thái đèn LED trên bo mạch.
Bước 5: Sử dụng đồng hồ vạn năng (để thang đo trở kháng hoặc đo áp) chọc vào các điểm test point xung quanh khay Sim tương ứng để tìm ra đường tín hiệu bị lỗi và tiến hành câu dây hoặc thay thế IC Baseband/ổ Sim nếu cần.
Kết luận Relife XA6
Sở hữu thiết kế thông minh, đa năng cùng độ bền bỉ cao từ vật liệu bo mạch sợi thủy tinh cao cấp. Khay test Sim Relife XA6 thực sự là một trợ thủ đắc lực không thể thiếu trên bàn kỹ thuật. Việc đầu tư một bộ thiết bị Dual Card Signal Test Board chất lượng cao sẽ giúp bạn tối giản hóa quy trình bắt bệnh. Nâng cao tỷ lệ sửa chữa thành công và tối ưu doanh thu cho cửa hàng một cách rõ rệt.
