ic sạc UPM6920 dùng cho Redmi 14C
28.000₫
UPM6920 là IC quản lý sạc chuyên dụng, quan trọng trong việc điều phối điện năng và nạp pin cho thiết bị.
Linh kiện sử dụng kiểu đóng gói QFN với miếng tản nhiệt lớn ở bụng, đòi hỏi kỹ thuật cao khi thay thế.
Các dấu hiệu hư hỏng phổ biến bao gồm: không nhận sạc, sạc chậm, hao nguồn hoặc máy mất nguồn hoàn toàn.
Khi sửa chữa cần chú ý xác định đúng chiều chân linh kiện và kiểm soát nhiệt độ khò chuẩn xác để tránh hỏng board.
Việc thay thế IC sạc UPM6920 đúng kỹ thuật giúp khôi phục hoàn toàn chức năng sạc ổn định cho điện thoại.
ic sạc UPM6920
Giới thiệu sản phẩm ic sạc UPM6920
Trong quá trình sửa chữa phần cứng điện thoại, các pan bệnh liên quan đến nguồn, sạc luôn là thử thách đối với các kỹ thuật viên. Một trong những linh kiện quan trọng điều khiển dòng sạc trên nhiều dòng máy hiện nay chính là IC sạc UPM6920. Bài viết này sẽ cung cấp thông tin chi tiết về thông số, đặc điểm nhận dạng và những lưu ý kỹ thuật.
Thông tin chi tiết và mã ký hiệu trên ic sạc UPM6920
Ic này sở hữu các thông số nhận diện bề mặt rõ nét. Giúp kỹ thuật viên dễ dàng đối chiếu khi tìm kiếm linh kiện thay thế:

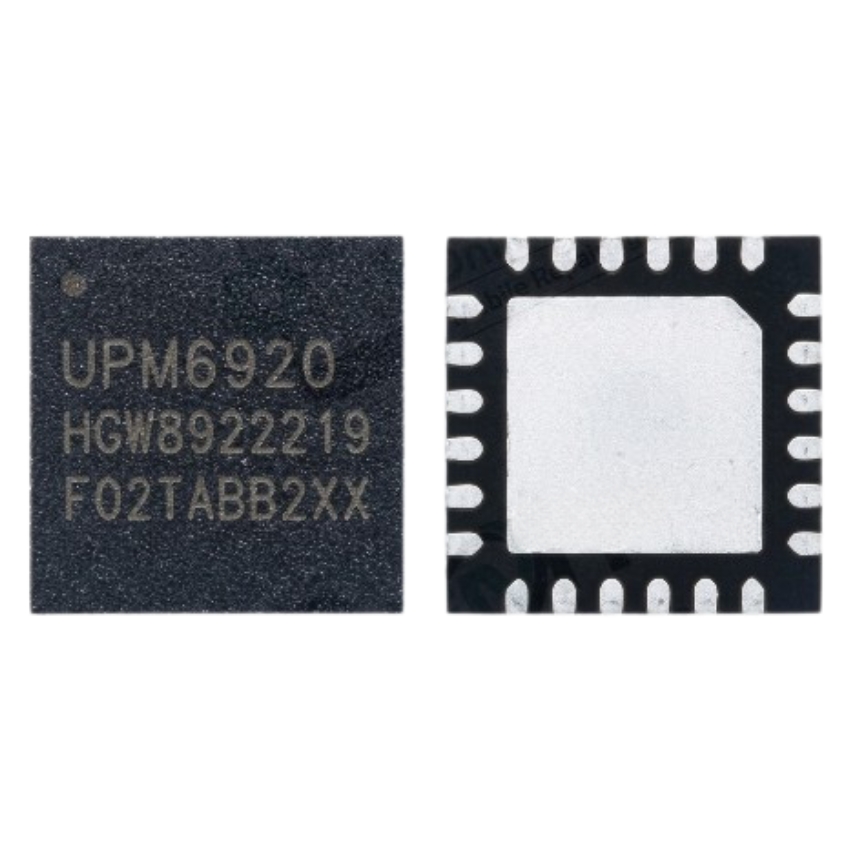

Mã sản phẩm chính: UPM6920 (Được in ngay ở hàng đầu tiên của mặt lưng IC).
Định dấu chân số 1: Chấm tròn nhỏ nằm ở góc trên cùng bên trái mặt lưng giúp xác định đúng chiều đóng IC lên bo mạch.
Đặc điểm kỹ thuật và vai trò trong sửa chữa
IC sạc UPM6920 đóng vai trò điều phối, quản lý dòng điện vào từ cổng sạc (USB/Type-C) để cấp nguồn cho hệ thống và nạp pin một cách an toàn.
Thiết kế mặt bụng tối ưu tản nhiệt
Mặt dưới của IC được trang bị một lớp hợp kim phẳng lớn chịu trách nhiệm truyền nhiệt trực tiếp xuống bo mạch (PCB). Thiết kế này cực kỳ quan trọng đối với các dòng IC quản lý sạc. Bởi quá trình chuyển đổi dòng điện cao dung lượng thường sinh nhiệt lớn.
Các dấu hiệu hư hỏng thường gặp
Khi ic sạc UPM6920 bị lỗi hoặc chập cháy, thiết bị thường xuất hiện các triệu chứng cụ thể như:
Máy không nhận sạc, sạc không vào pin hoặc báo lỗi nhiệt độ.
Sạc pin cực kỳ chậm (sạc dòng thấp).Hoặc phần trăm pin bị sụt giảm ngay cả khi đang cắm sạc.
Máy bị hao nguồn dòng trước, gây nóng máy vùng ic nguồn/sạc và nhanh hết pin.
Máy mất nguồn hoàn toàn do chập đường vbat hoặc vbus đi qua IC sạc.
Hướng dẫn kỹ thuật khi thay thế ic sạc UPM6920
Việc tháo dỡ và đóng mới đòi hỏi kỹ thuật viên phải có tay nghề vững và tuân thủ các nguyên tắc sau:
Đổ chân (Reball): Sử dụng vỉ đổ chân chuyên dụng và chì bột (chì kem) có nhiệt độ nóng chảy phù hợp để tạo các chân đều nhau.
Kiểm soát nhiệt độ khò: Do mặt bụng có miếng tản nhiệt lớn hấp thụ nhiệt mạnh, bạn cần sử dụng mức nhiệt và gió hợp lý từ máy khò (ví dụ: Quick, Sugon) để đảm bảo chì dưới bụng nóng chảy đều mà không làm ảnh hưởng đến các linh kiện xung quanh hoặc gây rộp bo mạch.
Vệ sinh và cố định: Làm sạch keo và chì thừa trên mainboard bằng mỏ hàn và dây hút chì trước khi đặt IC mới. Đừng quên chấm một lượng mỡ hàn (flux) vừa đủ để giúp IC tự ngậm vào vị trí khi chì nóng chảy.
Kết luận
Thay thế ic sạc UPM6920 là giải pháp triệt để để xử lý các pan bệnh sạc và nguồn trên các thiết bị sử dụng IC này. Hy vọng những thông tin trực quan và lưu ý kỹ thuật trên sẽ giúp ích cho anh em thợ trong quá trình sửa chữa.
