Đế test main Mr.Yang iPhone X – 17 ProMax Logic Board Test Fixture
Liên hệ
Đế test main giúp kiểm tra iPhone X đến 17 Pro Max mà không cần hàn tách sàn.
Sử dụng thiết bị này giúp bảo vệ mainboard khỏi hư hỏng do nhiệt độ cao.
Kỹ thuật viên dễ dàng đo đạc dòng chập của các đường nguồn SMPS (S1-S8).
Chỉ số dòng điện (từ 1.6mA đến 47.2mA) giúp xác định chính xác vị trí linh kiện hỏng.
Đây là công cụ tối ưu giúp tiết kiệm thời gian và nâng cao độ chính xác khi sửa chữa.
Đế test main Mr.Yang iPhone X – 17 ProMax Logic Board Test Fixture
Giới thiệu sản phẩm đế test main Mr.Yang iPhone X – 17 ProMax
Khi xử lý các dòng máy cao cấp từ iPhone X đến iPhone 16 Pro Max, 17 Pro Max, việc đóng cặp mainboard lại để test đi test lại rất dễ gây hoen rỉ, mất chân dữ liệu hoặc chết vi xử lý do nhiệt.
Sử dụng Logic Board Test Fixture (đế kiểm tra bo mạch chủ) giúp cố định hai nửa mainboard (Main trên và Main dưới) thông qua hệ thống chân pin lò xo siêu nhỏ (Pogo pin) mà không cần hàn gắn. Nhờ đó, kỹ thuật viên có thể cấp nguồn, đo đạc trực tiếp các đường điện áp vô cùng an toàn và nhanh chóng.
Bảng thông số đo dòng chập (Short-circuit Current) thực tế trên iPhone 16 Pro Max
Dưới đây là dữ liệu thực tế được ghi nhận khi sử dụng Đế test main Mr.Yang iPhone X – 17 ProMax kết hợp với bộ cấp nguồn kỹ thuật số QianLi (thiết lập ở điện áp mặc định 4.34V) để kiểm tra các đường nguồn xung (SMPS):
| Ký hiệu đường nguồn | Tên kỹ thuật hệ thống | Trạng thái đo đạc | Chỉ số dòng điện (mA) |

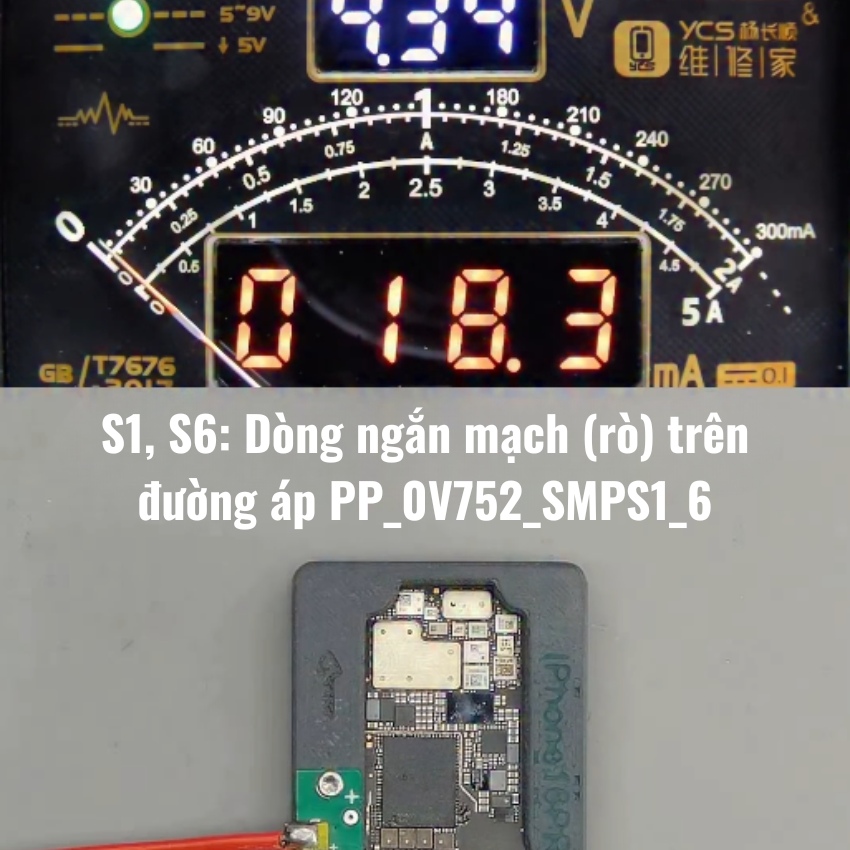

| S1, S6 | PP_0V752_SMPS1_6 | Dòng chập (Short-circuit) | 14.2 mA |
| S2 | PP_1V242_SMPS2 | Dòng chập (Short-circuit) | 9.2 mA |
| S3 | PP_0V776_SMPS3 | Dòng chập (Short-circuit) | 3.0 mA |

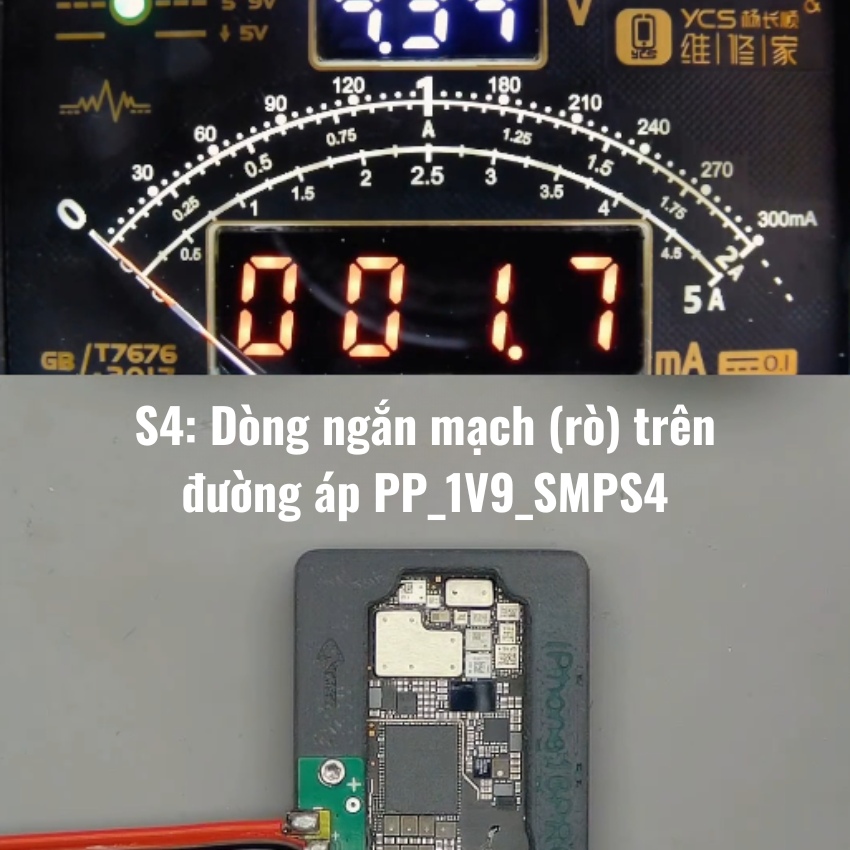

| S4 | PP_1V9_SMPS4 | Dòng chập (Short-circuit) | 1.6 mA |

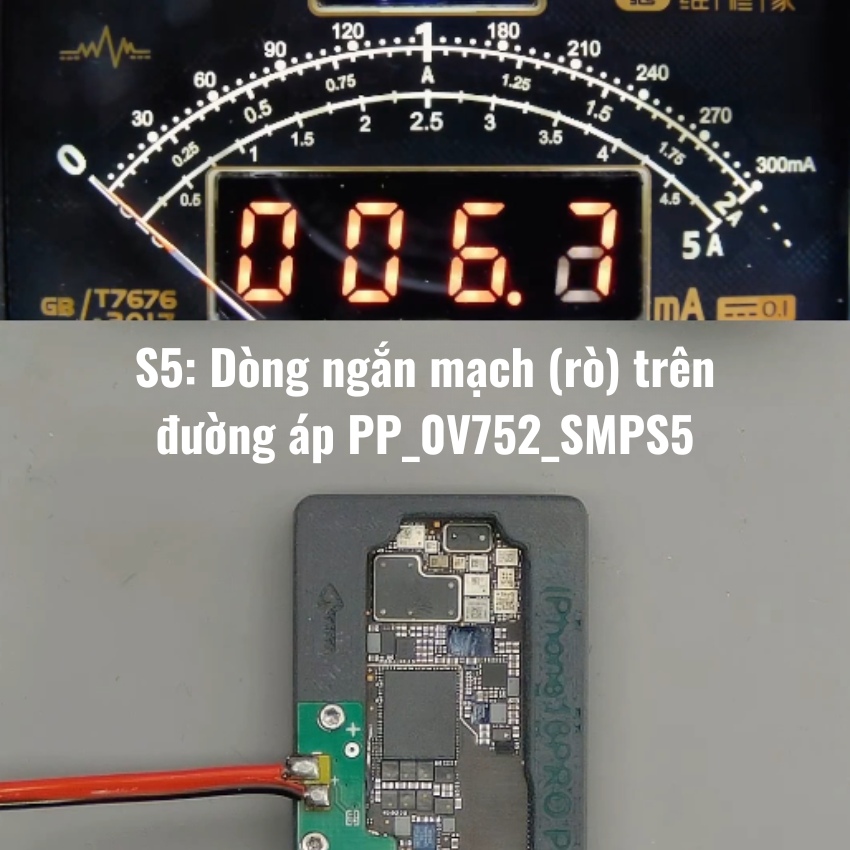

| S5 | PP_0V752_SMPS5 | Dòng chập (Short-circuit) | 4.7 mA |

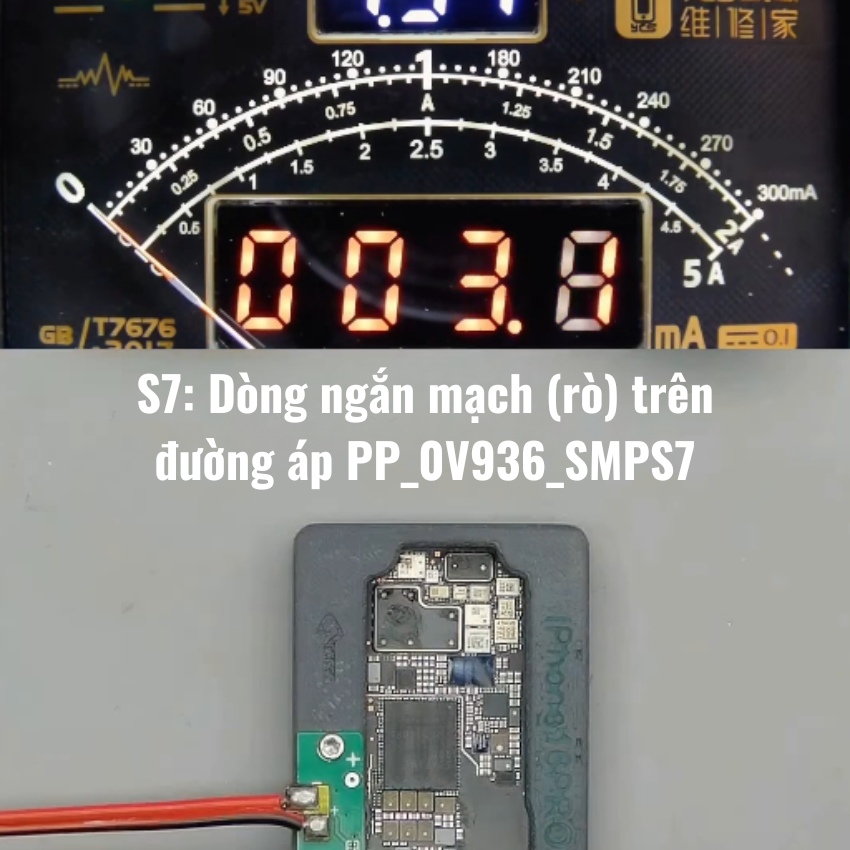

| S7 | PP_0V936_SMPS7 | Dòng chập (Short-circuit) | 3.8 mA |

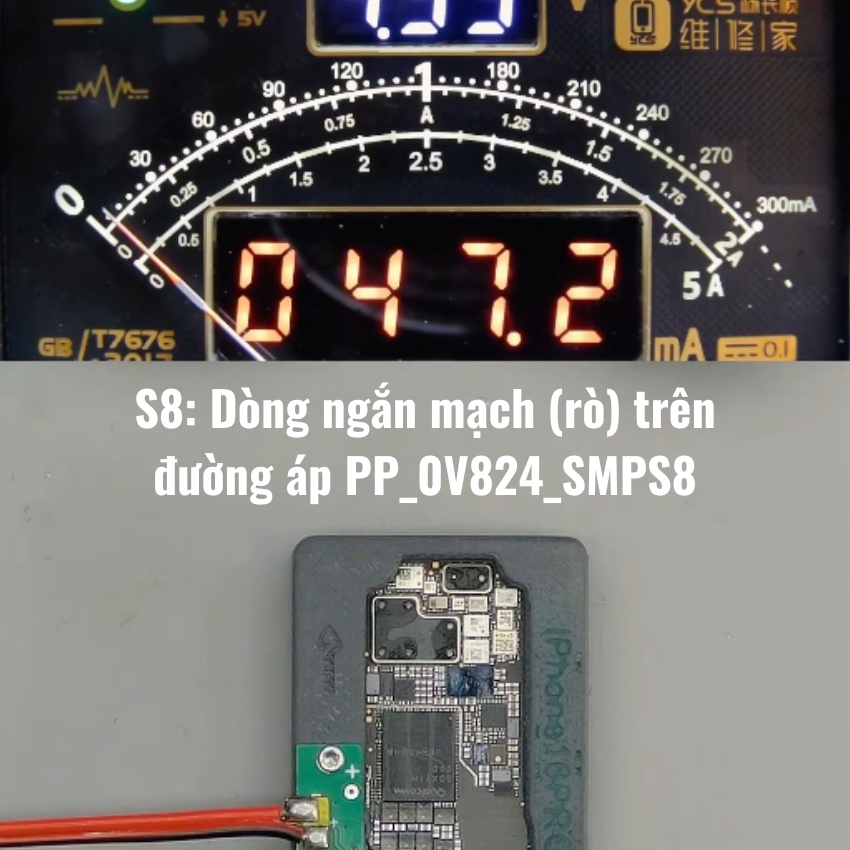

| S8 | PP_0V824_SMPS8 | Dòng chập (Short-circuit) | 47.2 mA |
| Lỗi Thạch Anh | NO Y_XTAL_E | Dòng khi mất thạch anh | 4.3 mA |

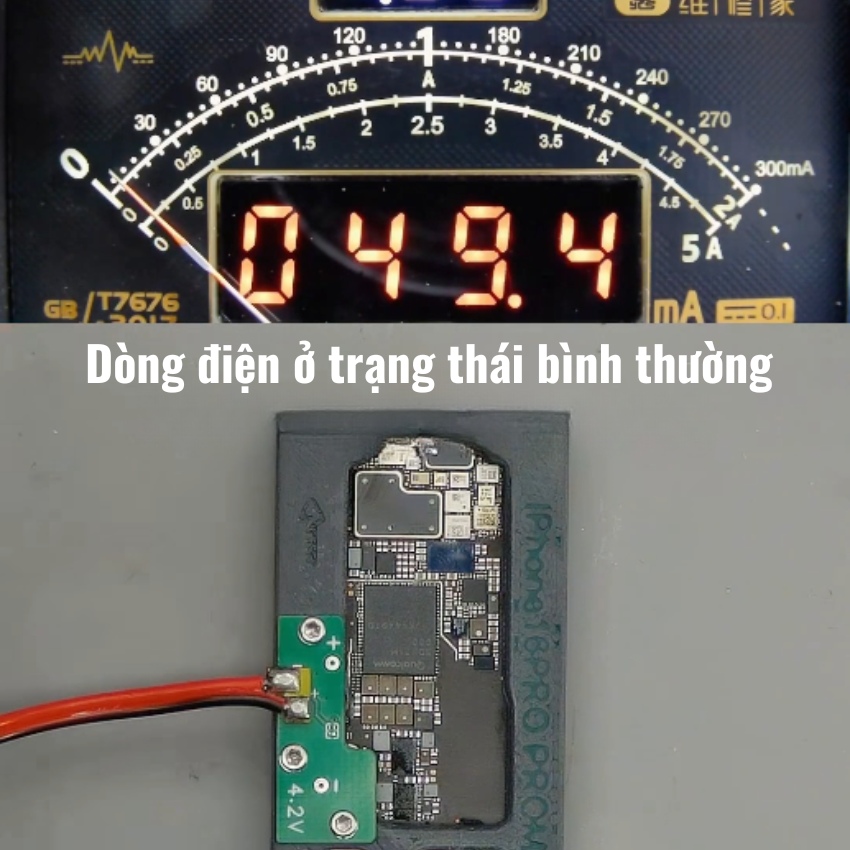

| Trạng thái chuẩn | Normal Current | Mainboard hoạt động bình thường | 49.4 mA |
Lưu ý kỹ thuật: Khi bo mạch chủ ở trạng thái bình thường (Normal Current), dòng tiêu thụ đo được qua đế test đạt mức ổn định 49.4 mA. Nếu bất kỳ đường nguồn nào (từ SMPS1 đến SMPS8) bị chạm chập, dòng điện sẽ tụt sâu về các mức từ 1.6 mA đến 47.2 mA tùy thuộc vào mức độ tải và trở kháng của đường nguồn đó.
Phân tích chi tiết các pan bệnh qua chỉ số dòng điện đế test main Mr.Yang iPhone X – 17 ProMax
Chập các đường nguồn cấp cho CPU/GPU (S1, S5, S6, S8)
Các đường nguồn có điện áp thấp dưới 1V như
PP_0V752vàPP_0V824thường cấp cho các nhân xử lý lõi (Core) của CPU hoặc GPU Qualcomm/Apple A-Series.Khi đo qua Logic Board Test Fixture, nếu dòng điện đứng ở mức 14.2 mA (S1/S6) hoặc vọt lên 47.2 mA (S8), bo mạch đang bị ngắn mạch trực tiếp tại tụ lọc hoặc IC nguồn chính (PMU).
Lỗi mất dao động thạch anh (NO Y_XTAL_E)
Thạch anh (Crystal) là trái tim tạo nhịp cho toàn bộ hệ thống logic vận hành. Khi thiết bị thiếu thạch anh hoặc thạch anh lỗi, dòng cấp nguồn sẽ bị nghẽn lại ở mức rất thấp là 4.3 mA.
Hiện tượng này khiến máy hoàn toàn bất tỉnh (No Boot) và không thể giao tiếp với máy tính qua cổng Lightning/Type-C.
Đo đạc điện áp chính xác bằng đồng hồ số
Bên cạnh việc kiểm tra dòng, kỹ thuật viên có thể dùng kim đo chuyên dụng để kiểm tra điện áp xoay chiều hoặc một chiều trực tiếp tại các đầu tụ điện xung quanh IC nguồn chính.

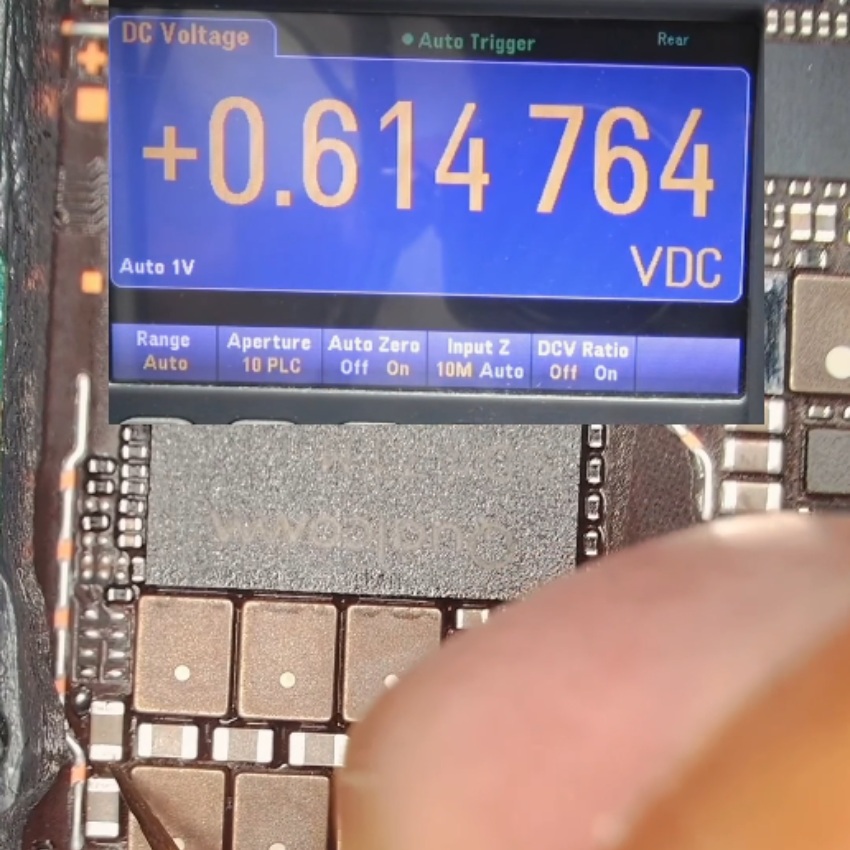

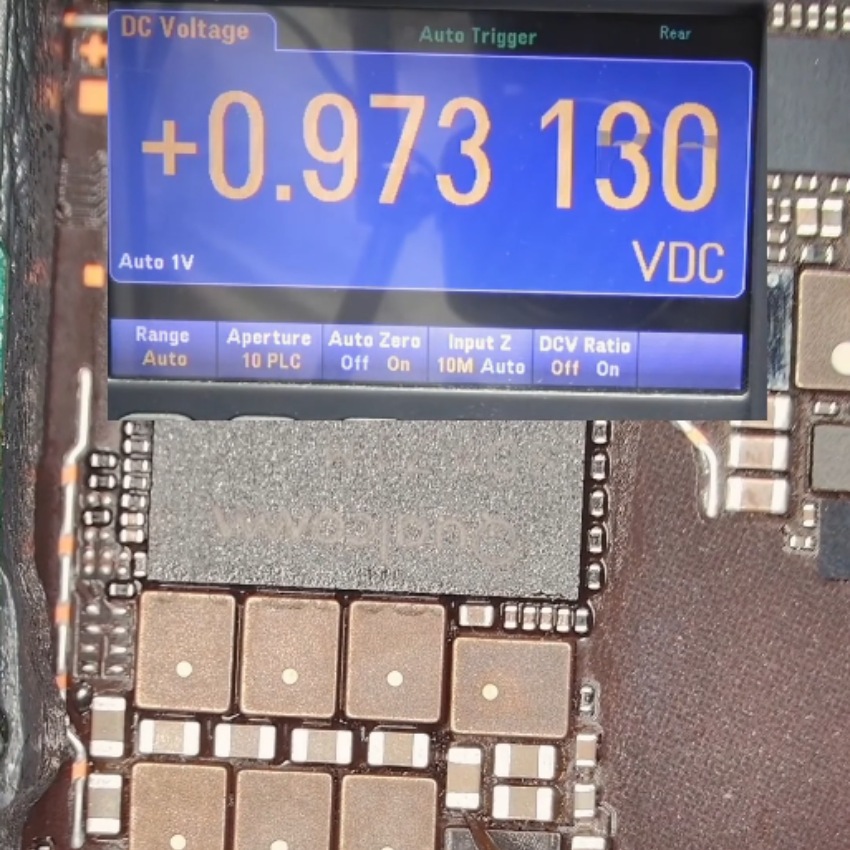

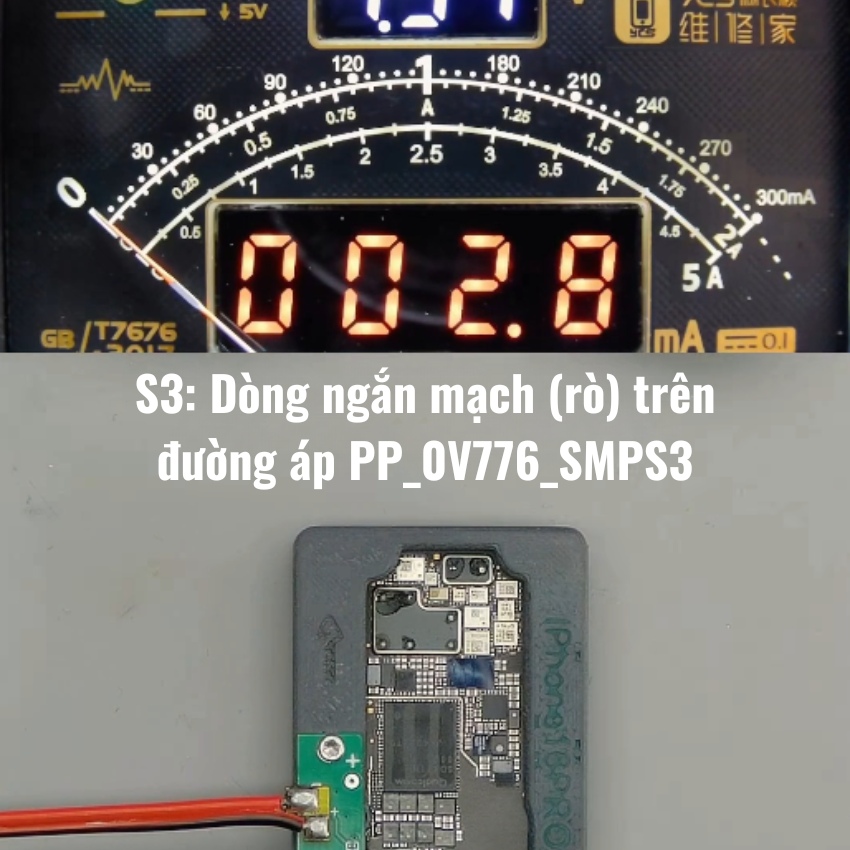

Như hình ảnh thực tế mô tả, giá trị đo chuẩn xác của một đường nguồn cấp sau khi qua cuộn dây đạt +0.878 297 VDC (đo bằng đồng hồ vạn năng chế độ Auto Trigger). Việc điện áp chuẩn xác đến từng chữ số thập phân giúp loại trừ hoàn toàn khả năng sai lệch sụt áp trên mạch.
Tại sao bạn nên sở hữu đế test main Mr.Yang iPhone X – 17 ProMax?
Độ chính xác tuyệt đối: Thiết kế chuẩn từng mm theo sơ đồ mạch (Schematic) của Apple từ dòng iPhone X cho đến iPhone 16 Pro Max, 17 Pro Max mới nhất. Các lá đồng và chân pogo tiếp xúc cực tốt, không gây cản trở hay tạo ra nội trở ảo làm sai lệch dòng đo.
Độ bền cao: Khung đế bằng chất liệu tổng hợp chịu nhiệt, chống mài mòn, bo mạch phụ đi kèm chịu được dòng tải cao khi kích nguồn (lên đến 5A).
Tiết kiệm thời gian: Giảm 80% thời gian đóng/tách sàn mainboard chỉ để kiểm tra chức năng. Thay vào đó, bạn chỉ cần đặt main vào đế, gạt lẫy cố định là đã có thể đo đạc ngay lập tức.
Kết luận đế test main Mr.Yang iPhone X – 17 ProMax
Làm chủ các thông số dòng chập từ S1 đến S8 là chìa khóa vàng giúp nâng cao tay nghề sửa chữa các pan bệnh khó như mất nguồn, hao nguồn dòng chip, treo táo, sập nguồn đột ngột. Và để hiện thực hóa điều đó một cách an toàn, Đế test main Mr.Yang iPhone X – 17 ProMax chính là công cụ hàng đầu mà bạn cần đầu tư ngay hôm nay.
