Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 Temp-sensitive Imaging Silicone Sheet

Trong sửa chữa điện thoại và bo mạch, việc tìm ra linh kiện chạm chập, hao nguồn hay phát nhiệt bất thường luôn tốn nhiều thời gian. Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 (Temp-sensitive Imaging Silicone Sheet) ra đời để giải quyết vấn đề này.

Giới thiệu miếng cảm nhiệt độ dò chạm chập Mastergo TS6

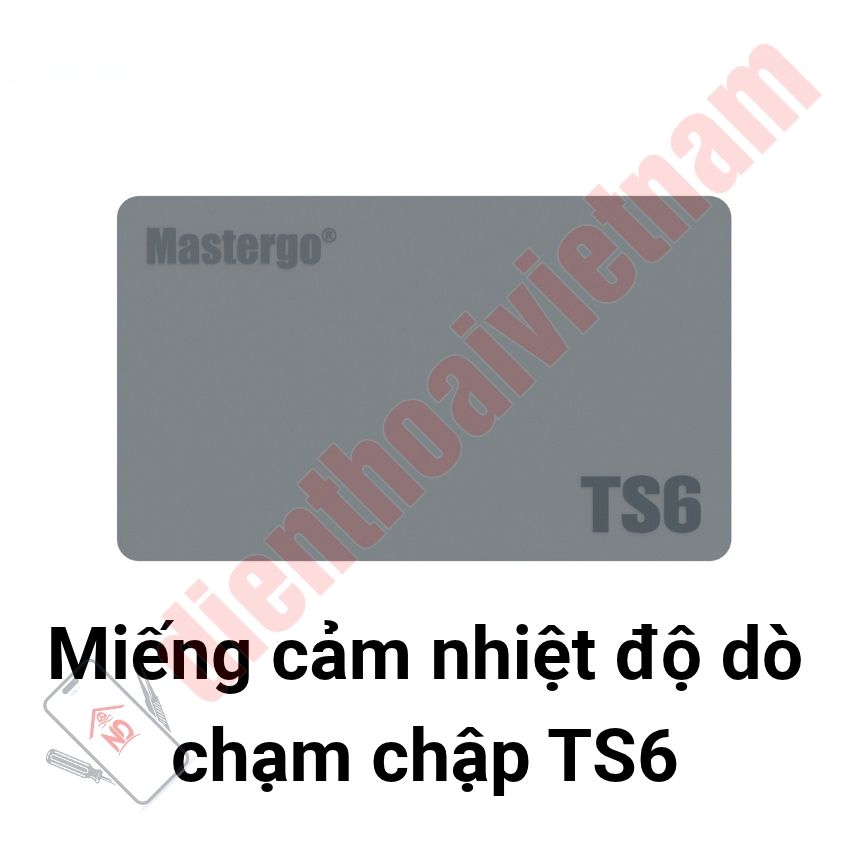

Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 là sản phẩm của thương hiệu Mastergo. Tên gọi chính thức của sản phẩm là Temp-sensitive Imaging Silicone Sheet, tức miếng silicone hiển ảnh theo nhiệt độ, model TS6.

Đây là một miếng silicone mềm, màu xám, trong mờ, có in logo Mastergo và ký hiệu TS6. Khi gặp nhiệt độ từ 40°C, vùng silicone tiếp xúc với điểm nóng chuyển sang màu trắng. Nhờ vậy, Temp-sensitive Imaging Silicone Sheet biến nhiệt độ vô hình thành hình ảnh nhìn thấy được bằng mắt thường.

Thông số kỹ thuật miếng cảm nhiệt độ dò chạm chập Mastergo TS6

Lưu ý: hình ảnh sản phẩm là hình dựng minh họa và số liệu đo thủ công, sản phẩm thực tế có thể khác đôi chút.

Kích thước 110 × 65 mm đủ để phủ kín phần lớn mainboard điện thoại. Độ dày chỉ 1 mm giúp miếng silicone bám sát bề mặt và truyền nhiệt nhanh.

Đặc tính đổi màu của miếng cảm nhiệt độ dò chạm chập Mastergo TS6

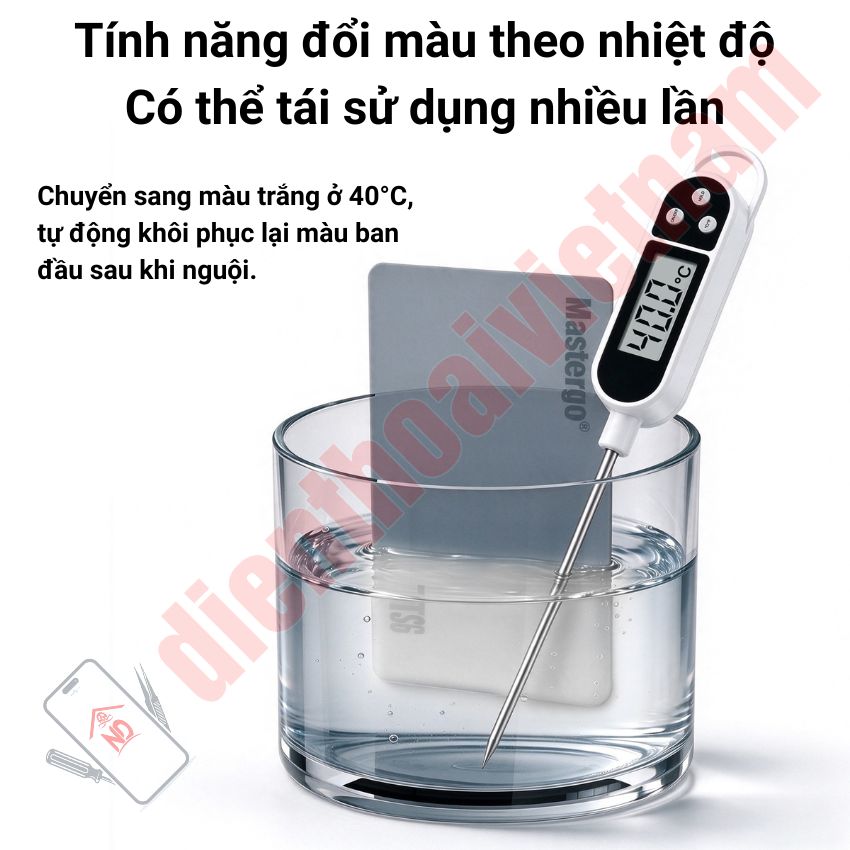

Chuyển trắng ở 40°C, tự phục hồi khi nguội

Điểm nổi bật nhất của Temp-sensitive Imaging Silicone Sheet là đặc tính đổi màu theo nhiệt (thermochromic). Theo nhà sản xuất, miếng silicone bắt đầu chuyển sang màu trắng khi đạt 40°C và tự khôi phục màu xám ban đầu sau khi nguội. Vì vậy, miếng cảm nhiệt độ dò chạm chập Mastergo TS6 có thể dùng đi dùng lại nhiều lần, không phải là vật tư dùng một lần.

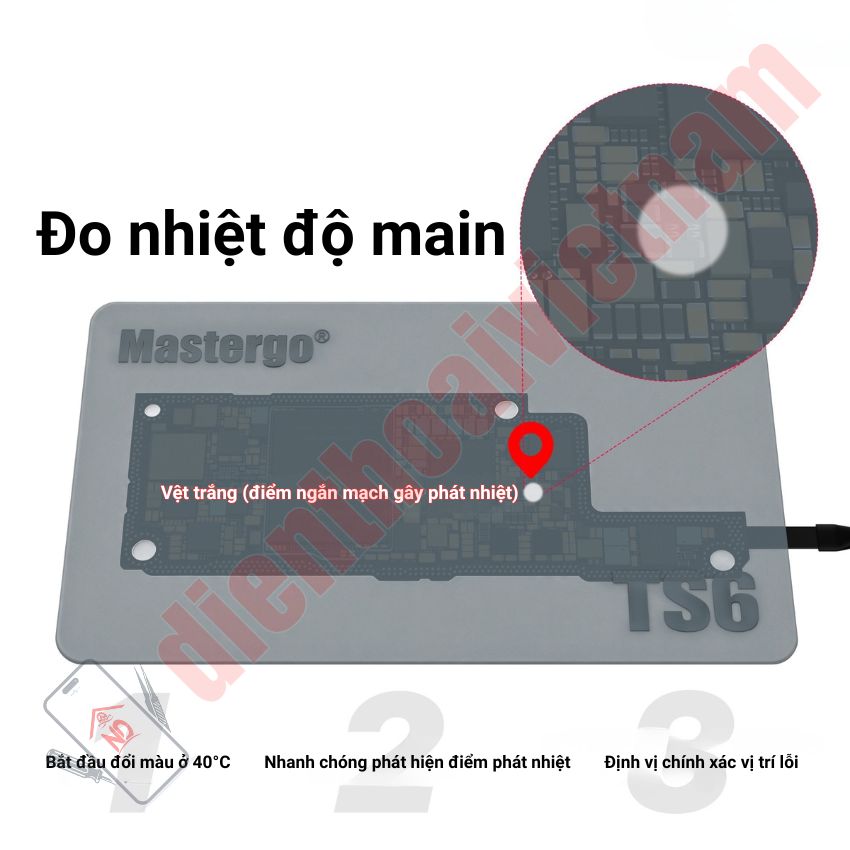

Dễ quan sát điểm nóng

Vùng nóng hiện thành một đốm trắng nổi bật trên nền xám. Nhờ đó, kỹ thuật viên nhìn thấy ngay vị trí linh kiện đang phát nhiệt bất thường, thay vì phải đoán hoặc dò từng chân linh kiện.

Ưu điểm của miếng cảm nhiệt độ dò chạm chập Mastergo TS6

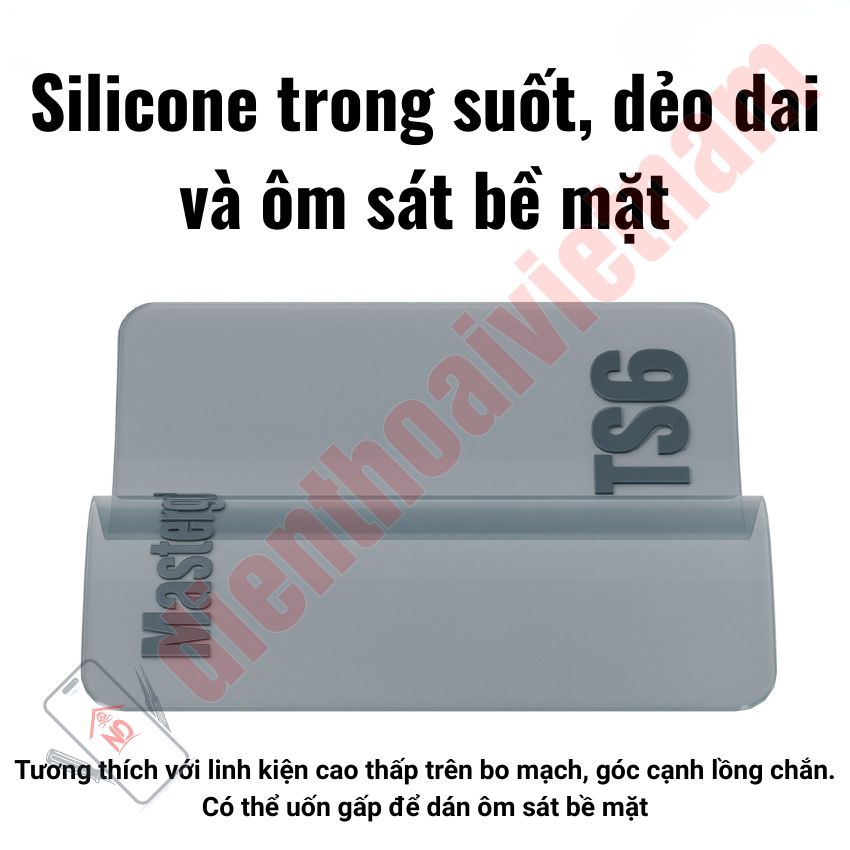

Silicone trong mờ, mềm dẻo, ôm sát bề mặt

Temp-sensitive Imaging Silicone Sheet TS6 làm từ silicone mềm dẻo và có độ trong mờ. Theo nhà sản xuất, miếng silicone phù hợp với các linh kiện cao thấp trên mainboard và các góc cạnh của khung che chắn (shield). Miếng có thể uốn cong để áp lên bề mặt không phẳng. Bề mặt tiếp xúc càng kín thì nhiệt truyền càng nhanh, hình ảnh điểm nóng càng rõ.

Nhanh chóng xác định điểm nóng, định vị chính xác điểm lỗi

Khi bo mạch có điểm chập hoặc hao nguồn, linh kiện lỗi thường nóng lên. Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 hiển thị các điểm này thành vết trắng, giúp thu hẹp phạm vi kiểm tra và rút ngắn thời gian chẩn đoán.

Tái sử dụng nhiều lần, tiết kiệm chi phí

Màu sắc tự phục hồi khi nguội nên cùng một miếng Temp-sensitive Imaging Silicone Sheet có thể dùng cho nhiều lượt sửa chữa. Với cửa hàng và thợ kỹ thuật, đây là khoản đầu tư nhỏ nhưng cho giá trị sử dụng cao.

Đơn giản, dễ dùng

Bạn chỉ cần áp miếng silicone lên mainboard là có thể phát hiện điểm nóng, không cần cài đặt hay thao tác phức tạp.

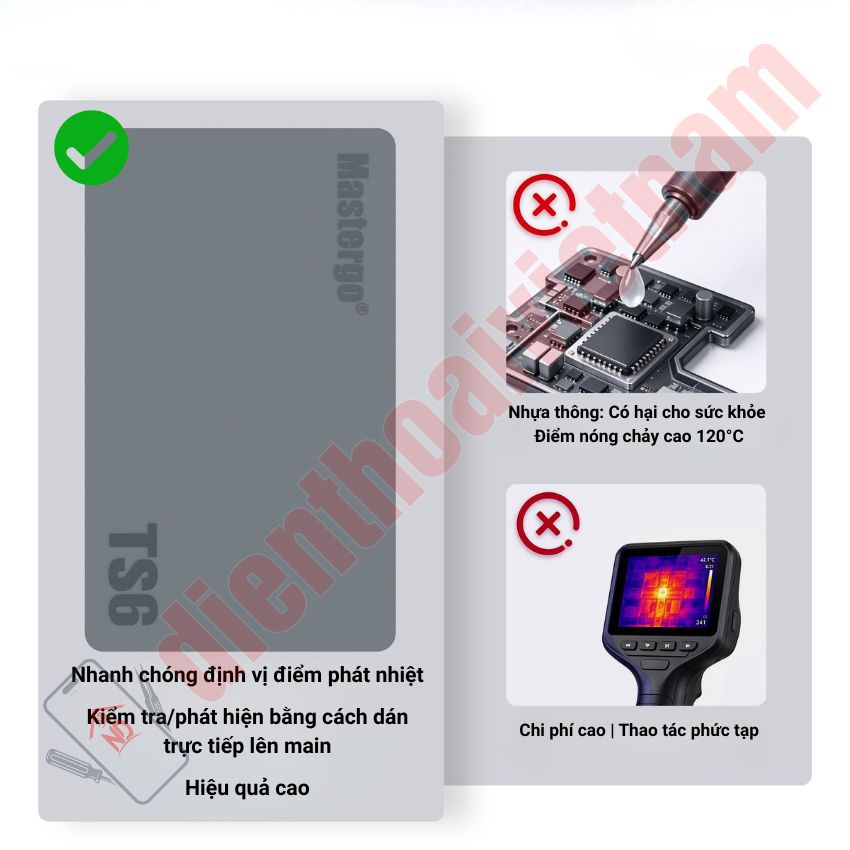

So sánh miếng cảm nhiệt độ dò chạm chập Mastergo TS6 với nhựa thông và camera nhiệt

Theo thông tin từ nhà sản xuất, có hai phương pháp phổ biến để tìm điểm chập là dùng nhựa thông và dùng camera nhiệt. Cả hai đều có hạn chế.

Nhựa thông có hại cho sức khỏe và chỉ nóng chảy ở khoảng 120°C, nên linh kiện phải nóng khá cao mới thấy phản ứng. Camera nhiệt cho hình ảnh trực quan nhưng giá đắt và thao tác phức tạp. Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 phản ứng từ 40°C, dùng đơn giản và có giá trị sử dụng cao hơn, nên phù hợp với phần lớn thợ sửa chữa và cửa hàng nhỏ.

Hướng dẫn sử dụng miếng cảm nhiệt độ dò chạm chập Mastergo TS6

Các bước dưới đây là hướng dẫn chung dựa trên nguyên lý hoạt động của sản phẩm:

1. Chuẩn bị mainboard: làm sạch bề mặt, tháo các chi tiết cản trở và đặt bo mạch trên mặt phẳng ổn định.
2. Áp miếng Temp-sensitive Imaging Silicone Sheet: đặt miếng TS6 lên vùng cần kiểm tra, ép nhẹ cho silicone ôm sát linh kiện và cạnh khung che chắn. Có thể uốn cong miếng để khớp bề mặt không phẳng.
3. Cấp nguồn có kiểm soát: cấp điện cho bo mạch qua nguồn phù hợp (như nguồn DC có giới hạn dòng) theo quy trình sửa chữa thông thường.
4. Quan sát điểm trắng: khi vùng nào đạt từ 40°C, silicone chuyển sang trắng. Đốm trắng chính là vị trí nóng, nghi ngờ chạm chập.
5. Xác định và xử lý: đối chiếu đốm trắng với sơ đồ mạch để tìm linh kiện lỗi rồi tiến hành kiểm tra, thay thế.
6. Cất giữ: ngắt nguồn, để miếng nguội, màu sắc tự khôi phục và sẵn sàng cho lần sau.

Một số lưu ý nhỏ:

• Không đặt miếng silicone lên linh kiện đang ở nhiệt độ quá cao.
• Giữ bề mặt miếng sạch, tránh bụi bẩn để độ bám tốt.
• Tuân thủ nguyên tắc an toàn điện khi cấp nguồn cho bo mạch.

Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 phù hợp với ai?

• Thợ sửa chữa điện thoại, máy tính bảng: cần tìm nhanh điểm chập, hao nguồn trên main.
• Cửa hàng sửa chữa nhỏ: muốn có công cụ chẩn đoán gọn nhẹ, chi phí hợp lý, không đầu tư camera nhiệt.
• Học viên, người mới vào nghề: cần công cụ trực quan để hiểu cách linh kiện phát nhiệt khi có lỗi.
• Kỹ thuật viên sửa bo mạch: cần kiểm tra nhanh nhiệt độ linh kiện khi cấp nguồn.

Quy cách đóng gói

Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 được đóng trong hộp giấy màu đen với kích thước 127 × 82 × 12 mm, nhỏ gọn, dễ bảo quản và vận chuyển. Trọng lượng cả bì là 27,4 g (tịnh 6,3 g). Mặt hộp có hình minh họa bo mạch với điểm phản ứng nhiệt cùng các biểu tượng “Soft Silicone” (silicone mềm) và “Adhesive Element” (khả năng bám dính).

Câu hỏi thường gặp về miếng cảm nhiệt độ dò chạm chập Mastergo TS6

Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 đổi màu ở bao nhiêu độ?
Miếng bắt đầu chuyển sang màu trắng từ 40°C và tự khôi phục màu gốc sau khi nguội.

Temp-sensitive Imaging Silicone Sheet TS6 có dùng lại được không?
Có. Màu sắc tự trở về ban đầu khi nguội nên có thể dùng nhiều lần.

Kích thước miếng TS6 là bao nhiêu?
110 × 65 × 1 mm, vừa với phần lớn mainboard điện thoại.

Miếng TS6 có áp sát được linh kiện cao thấp không?
Có. Theo nhà sản xuất, silicone mềm dẻo có thể ôm sát linh kiện cao thấp và cạnh khung che chắn, đồng thời uốn cong được để áp lên bề mặt không phẳng.

Dùng miếng TS6 có tốt hơn camera nhiệt không?
Hai công cụ phục vụ mục đích khác nhau. Camera nhiệt cho hình ảnh chi tiết nhưng giá cao và thao tác phức tạp. TS6 đơn giản, chi phí thấp, đáp ứng tốt nhu cầu tìm nhanh điểm nóng khi sửa chữa.

Kết luận

Miếng cảm nhiệt độ dò chạm chập Mastergo TS6 (Temp-sensitive Imaging Silicone Sheet) là công cụ gọn nhẹ, dễ dùng và tái sử dụng được nhiều lần cho thợ sửa chữa muốn tìm điểm nóng, điểm chập trên mainboard. Miếng silicone đổi màu trắng từ 40°C, ôm sát linh kiện cao thấp, uốn cong được và có chi phí hợp lý hơn so với camera nhiệt, đồng thời tránh được nhược điểm của nhựa thông.
