Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01 Battery Expansion Board Oss Team hỗ trợ iPhone 8 – 15 Pro Max

Với sự phát triển liên tục của các dòng iPhone từ Series 8 cho tới Series 15, các máy đo pin cũ thường bị hạn chế về số lượng chân cắm (socket). Giải pháp tối ưu và tiết kiệm nhất cho các kỹ thuật viên hiện nay chính là Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01, Battery Expansion Board.

Thông số kỹ thuật chi tiết của sản phẩm

• Tên sản phẩm: Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01 / OSS S01 Battery Expansion Board

• Thương hiệu: OSS TEAM

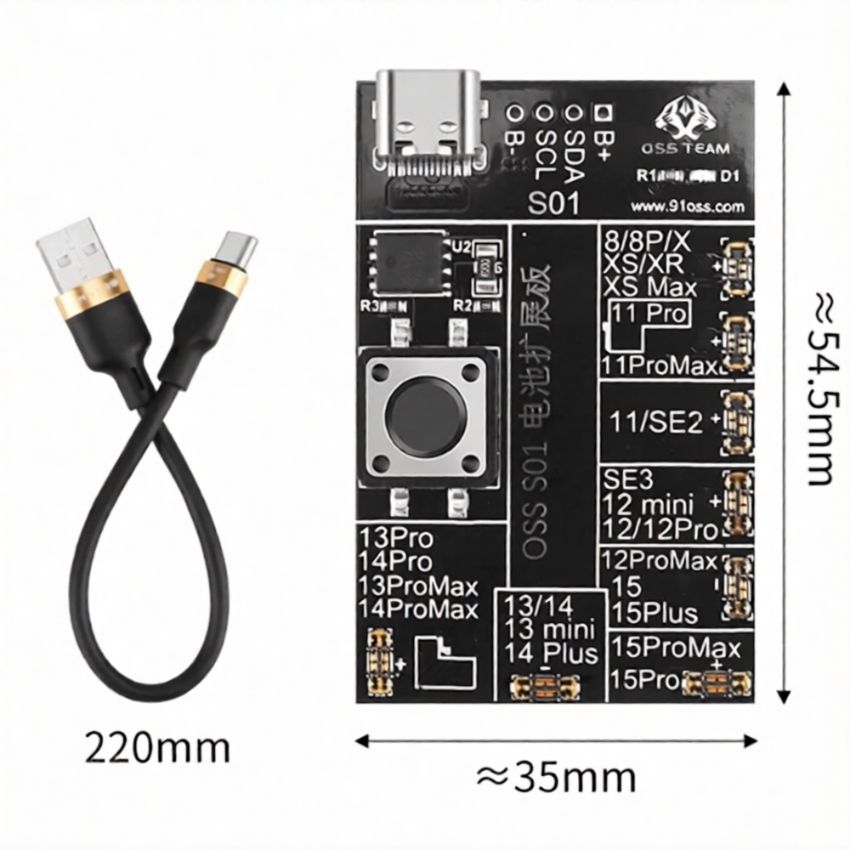

• Kích thước bo mạch: Phân bổ gọn gàng với chiều dài khoảng 54.5mm và chiều rộng 35mm.

• Độ dài cáp kết nối đi kèm: Cáp USB Type-C dài 220mm, vỏ bọc chắc chắn, đầu cắm mạ kim loại chống oxy hóa.

• Cổng kết nối: Cổng nhận nguồn/dữ liệu chuẩn Type-C ở phía trên bo mạch.

• Điểm thử nghiệm (Test points): Tích hợp các chân đo tín hiệu B+, SDA, SCL, B- phục vụ cho việc đo đạc chuyên sâu bằng đồng hồ vạn năng.

• Phím chức năng: Tích hợp phím bấm kích hoạt (Trigger/Reset button) cỡ lớn tiện lợi.

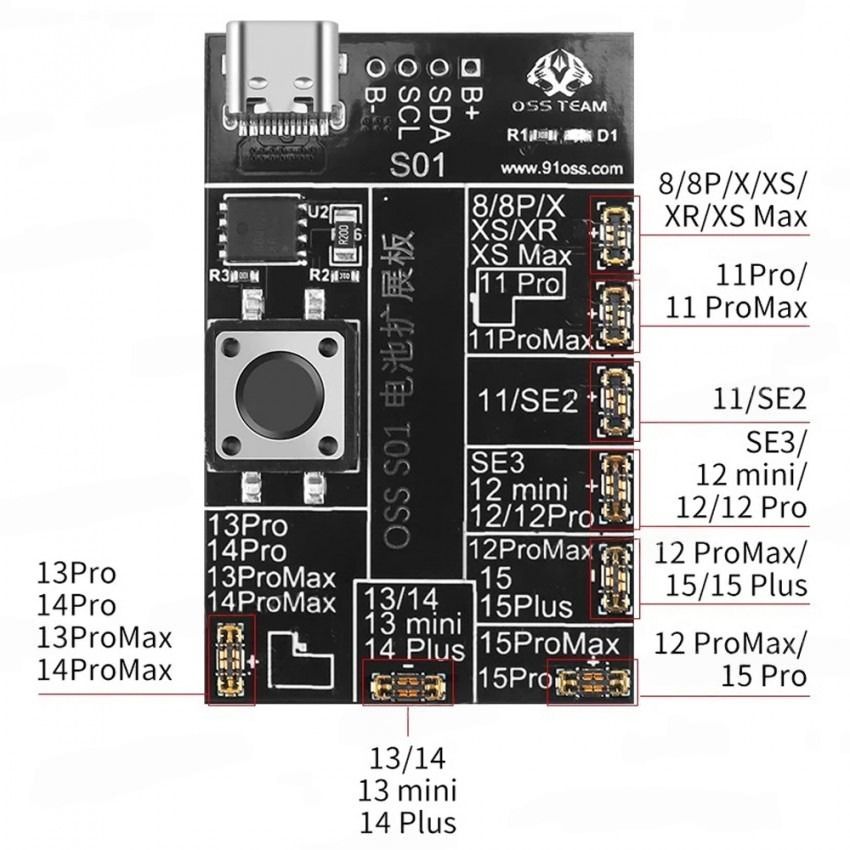

Các dòng iPhone được hỗ trợ trên mạch kích hoạt và kiểm tra chu kỳ pin OSS S01

Sản phẩm sở hữu hệ thống socket bố trí khoa học, bao phủ hầu hết các model iPhone phổ biến trên thị trường hiện nay:

1. Nhóm iPhone 8 – 11 Pro: 8 / 8 Plus / X / XS / XR / XS Max / 11 Pro / 11 Pro Max.

2. Nhóm iPhone 11 & SE: iPhone 11 / SE2.

3. Nhóm iPhone SE3 & Series 12: SE3 / 12 mini / 12 / 12 Pro / 12 Pro Max.

4. Nhóm iPhone Series 13 & 14 (tiêu chuẩn): 13 / 13 mini / 14 / 14 Plus.

5. Nhóm iPhone Series 13 Pro & 14 Pro: 13 Pro / 14 Pro / 13 Pro Max / 14 Pro Max.

6. Nhóm iPhone Series 15: iPhone 15 / 15 Plus / 15 Pro / 15 Pro Max.

Có thể thấy, Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01, Battery Expansion Board mang lại khả năng tương thích cực kỳ ấn tượng khi hỗ trợ đầy đủ tới dòng iPhone 15 Pro Max mới nhất.

Ưu điểm nổi bật của OSS S01 Battery Expansion Board

Khả năng tương thích rộng mở

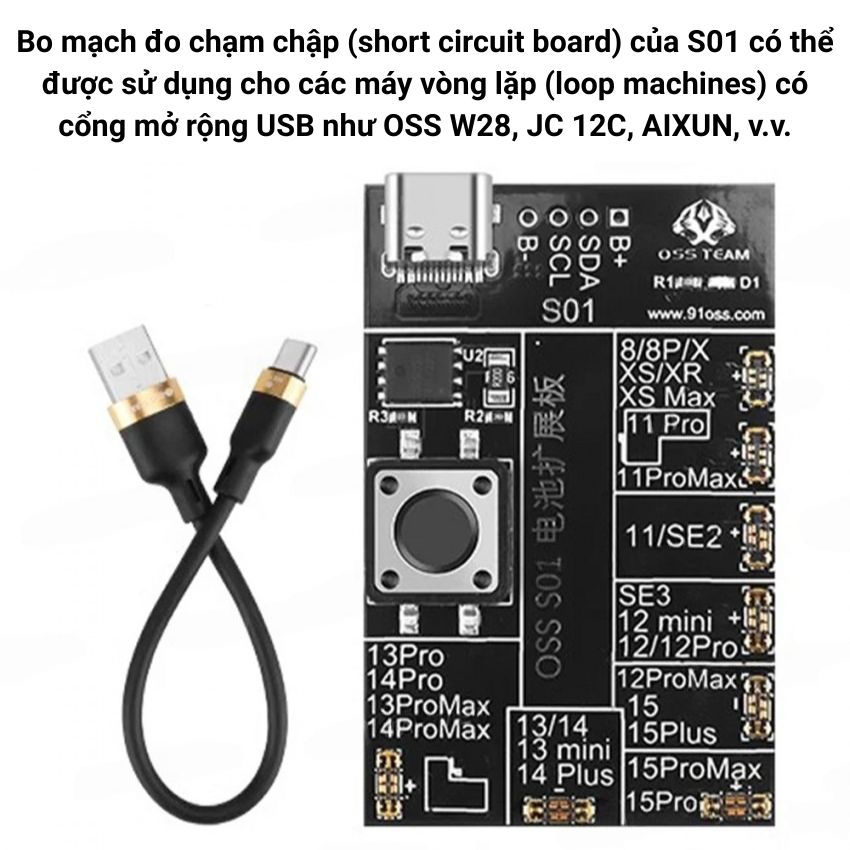

Theo thông tin từ nhà sản xuất, Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01, Battery Expansion Board có thể sử dụng kết hợp linh hoạt với nhiều dòng máy test pin, máy chạy chu kỳ sạc xả có cổng mở rộng USB như:

• OSS W28

• JC 12C / JCID

• AIXUN

• Và các thiết bị đọc/ghi dữ liệu pin tương đương khác trên thị trường.

Thiết kế mạch kích hoạt và kiểm tra chu kỳ pin OSS S01

Bo mạch được làm từ chất liệu phíp đen cao cấp, các đường mạch in sắc nét, ký hiệu các dòng máy hiển thị rõ ràng giúp thợ thao tác nhanh chóng, tránh cắm lộn socket gây cong vênh chân cắm.

Giải pháp tối ưu chi phí

Thay vì phải mua thêm các module mở rộng đắt đỏ cho từng dòng máy đo riêng biệt, việc sở hữu Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01, Battery Expansion Board giúp bạn tận dụng tối đa thiết bị hiện có với mức chi phí đầu tư vô cùng hợp lý.

Hướng dẫn sử dụng cơ bản mạch kích hoạt và kiểm tra chu kỳ pin OSS S01

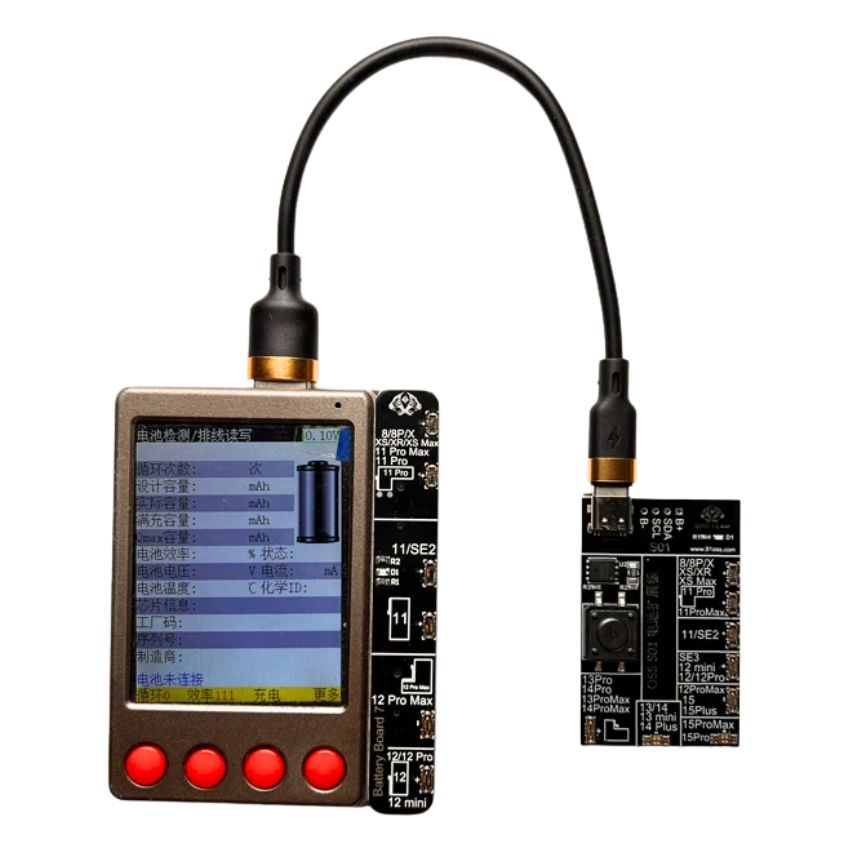

1. Bước 1: Kết nối cáp Type-C (đi kèm) từ cổng Type-C trên mạch OSS S01 vào cổng cắm mở rộng của máy đo pin (như OSS W28, JC, AIXUN…).

2. Bước 2: Chọn đúng chân cắm socket tương ứng với model pin iPhone cần kiểm tra và cắm chặt vào bo mạch.

3. Bước 3: Quan sát các thông số hiển thị trên màn hình máy đo (Dung lượng thiết kế, dung lượng thực tế, phần trăm sức khỏe pin, số lần sạc, điện áp, nhiệt độ…).

4. Bước 4: Sử dụng nút bấm trên mạch nếu cần kích hoạt lại dòng điện cho các viên pin bị kiệt nguồn lâu ngày.

Kết luận mạch kích hoạt và kiểm tra chu kỳ pin OSS S01

Nếu bạn đang tìm kiếm một thiết bị hỗ trợ đo đạc, test chu kỳ và kích pin toàn diện cho các dòng iPhone từ đời cũ đến mới nhất, Mạch kích hoạt và kiểm tra chu kỳ pin OSS S01, Battery Expansion Board chính là sự lựa chọn hoàn hảo. Đổi mới quy trình làm việc, nâng cao độ chính xác và tiết kiệm thời gian sửa chữa ngay hôm nay với sản phẩm chất lượng từ OSS TEAM!
