Đồng hồ i2C C09S Waveform Ammeter đo điện trở – đi ốt – điện dung – nhớ kênh

Trong ngành sửa chữa điện tử và phần cứng điện thoại di động hiện đại, việc sở hữu một thiết bị đo lường chính xác, tích hợp nhiều tính năng thông minh là yếu tố then chốt giúp kỹ thuật viên chẩn đoán bệnh nhanh chóng. Đồng hồ i2C C09S chính là giải pháp nâng cấp toàn diện, kết hợp hoàn hảo giữa đồng hồ đo đa năng, máy phân tích dạng sóng (Waveform Ammeter) và bộ cấp nguồn dòng sạc công suất cao.

Tổng quan về đồng hồ i2C C09S Waveform Ammeter

Đồng hồ i2C C09S (tên tiếng Anh đầy đủ: i2C C09S Smart Wave Multimeter / Waveform Meter) là dòng thiết bị đo lường thông minh thế hệ mới do hãng i2C sản xuất. Điểm đặc biệt nhất của thiết bị này là khả năng biểu diễn dòng điện, điện áp dưới dạng sóng đồ họa thời gian thực (Waveform Ammeter), giúp người thợ dễ dàng quan sát các dao động nhỏ nhất của dòng sạc hoặc dòng khởi động bo mạch.

Thông số kỹ thuật cơ bản:

• Tên sản phẩm: Đồng hồ i2C C09S Smart Wave Multimeter / Waveform Meter

• Thương hiệu: i2C Electronics (Shenzhen) Co., Ltd.

• Màn hình: Màn hình màu LCD hiển thị sắc nét, hỗ trợ giao diện đa năng, hiển thị đồ họa dạng sóng.

• Điện áp/Dòng điện nguồn ra (DC OUT): 0 – 36V/0 – 8A

• Khả năng chịu áp đo lường (CAT): 1000V CAT

• Cổng sạc & Cấp nguồn mở rộng:

  • Cổng PD Type-C công suất lên tới 140W (PD IN / PD OUT).

  • Cổng QC 65W, Cổng giao tiếp UART, Cổng USB .

• Lỗ bắt chân đế: Tích hợp phía sau giúp cố định lên giá đỡ linh hoạt.

Các tính năng nổi bật của đồng hồ i2C C09S

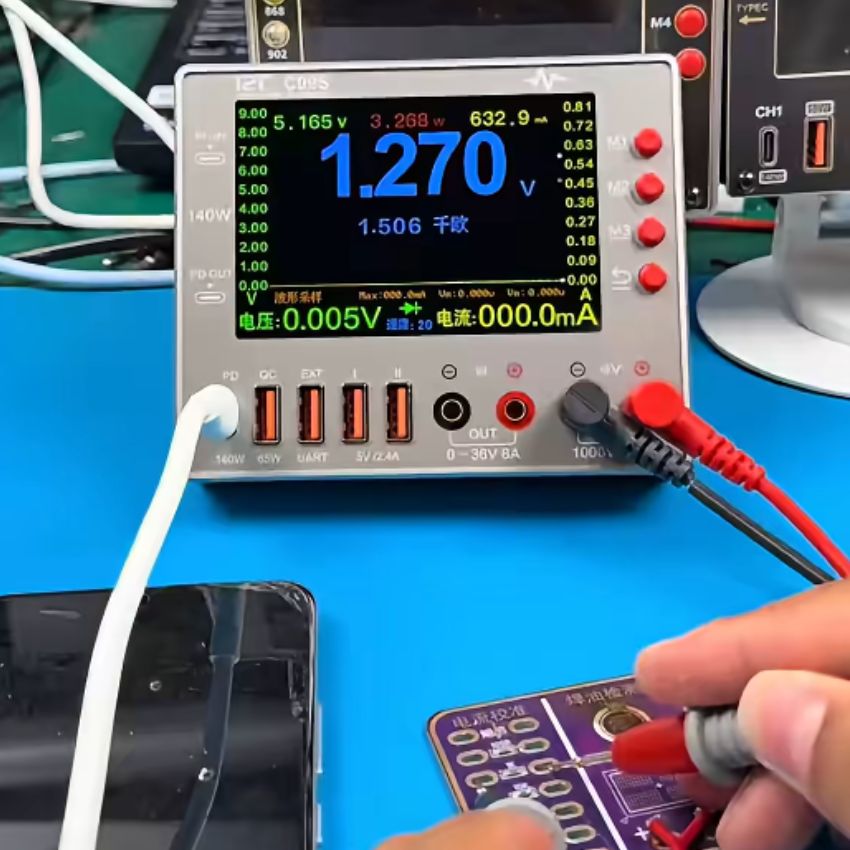

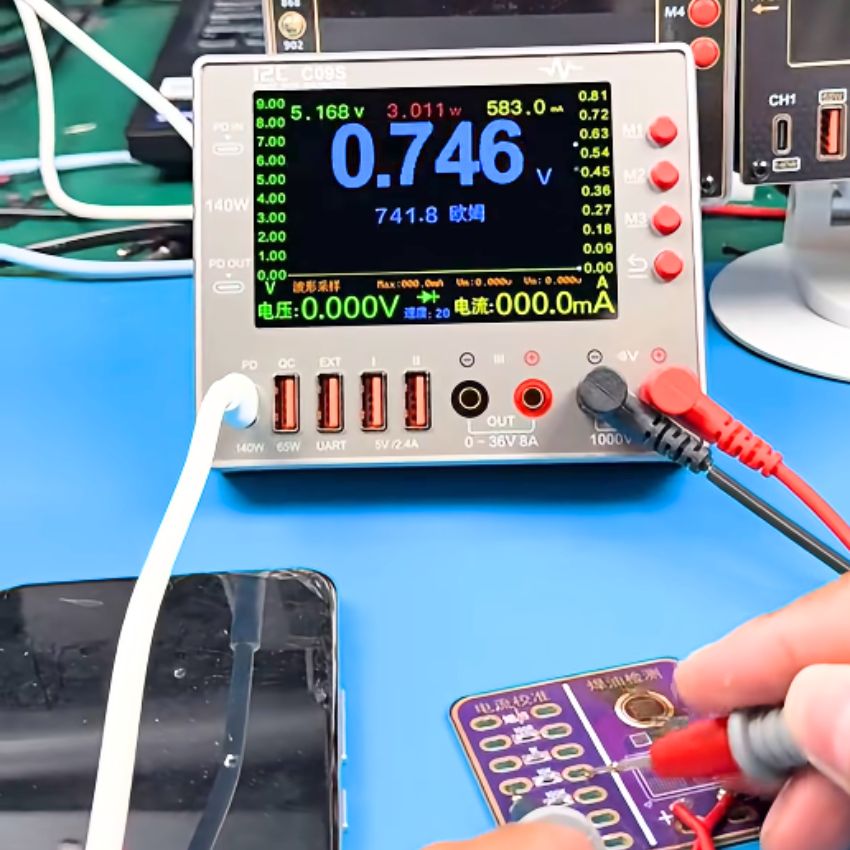

Phân tích dạng sóng dòng điện & điện áp (waveform ammeter)

Khác với các dòng vạn năng kế truyền thống chỉ hiển thị con số tĩnh, Đồng hồ i2C C09S đóng vai trò như một Waveform Ammeter thực thụ. Thiết bị cho phép thu mẫu dạng sóng điện áp (V) và dòng điện (A) tức thời, hỗ trợ kỹ thuật viên:

• Theo dõi dòng khởi động (boot curve) của iPhone, Android để xác định chạm tụ, rò điện.

• Phân tích các xung dòng nhỏ mà vạn năng kế kim hoặc số thông thường không thể bắt kịp.

• Hiển thị chi tiết điện áp (V), công suất (W), dòng điện (mA hoặc A) và điện trở trị số (Ω) cùng lúc.

Đo đa năng thông minh (auto multimeter) i2C C09S

Bên cạnh tính năng Waveform Ammeter, Đồng hồ i2C C09S còn sở hữu đầy đủ chức năng đo đạc chuyên sâu cho mainboard:

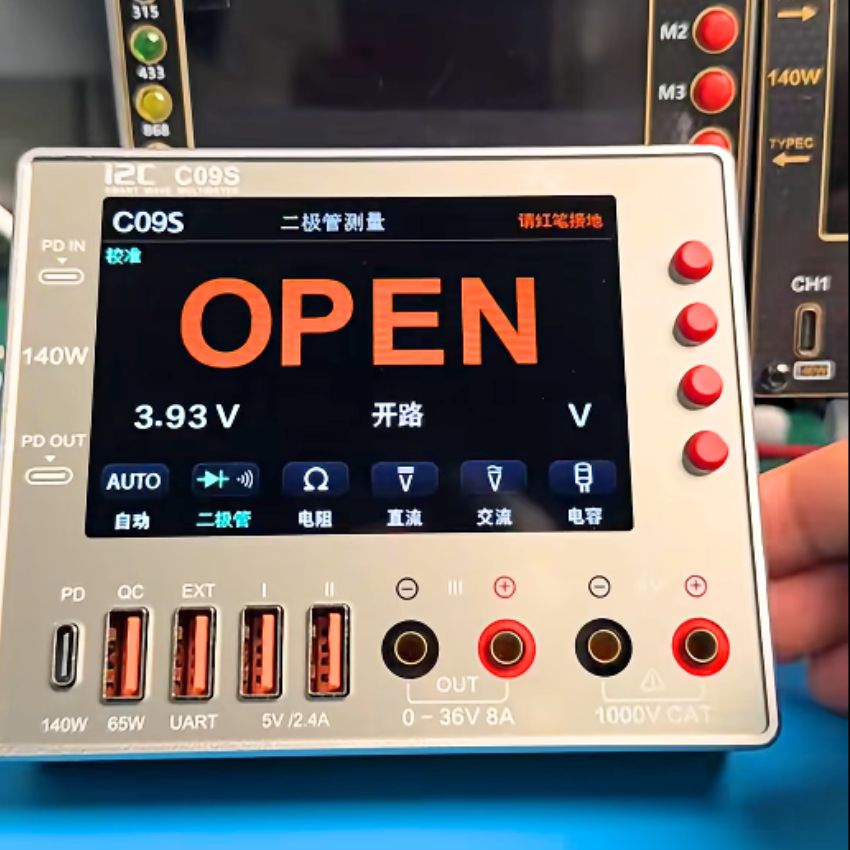

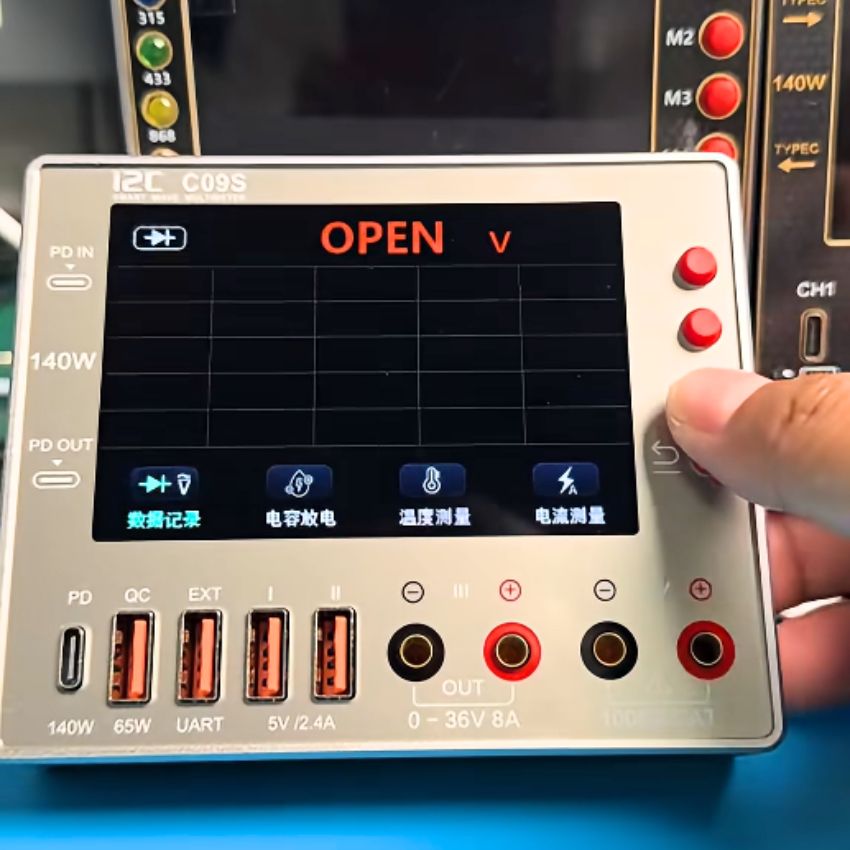

1. Đo Diode (Trở kháng): Tích hợp cảnh báo chuông, phát hiện hở mạch (OPEN), ngắn mạch cực nhanh.

2. Đo Điện Trở (Ω): Tự động nhận diện dải đo (AUTO range).

3. Đo Điện Áp DC / AC: Độ chính xác cao, hỗ trợ an toàn chuẩn .

4. Đo Điện Dung: Kiểm tra chính xác dung lượng tụ điện.

Tích hợp tính năng xả tụ điện (capacitor discharge) an toàn i2C C09S

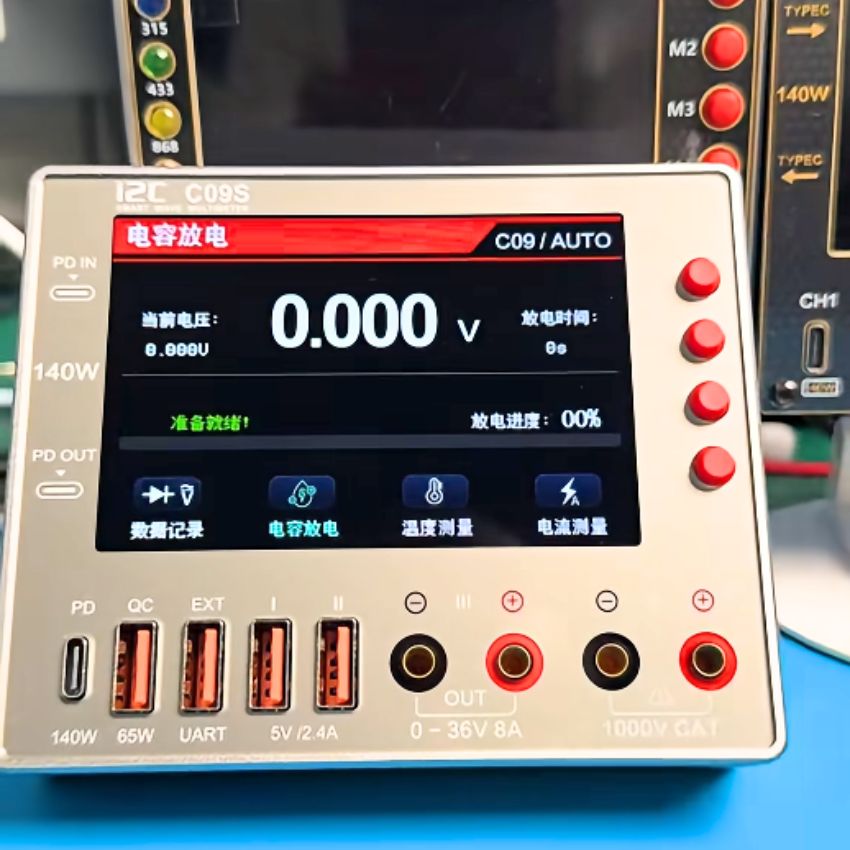

Một tính năng độc đáo được trang bị trên Đồng hồ i2C C09S là chế độ Xả Tụ Điện (Capacitor Discharge).

• Tự động đo điện áp dư trên tụ.

• Tiến hành xả điện an toàn với thanh phần trăm tiến độ (0 – 100%).

• Giúp bảo vệ thiết bị và bo mạch khỏi bị chập cháy do điện áp tàn dư của tụ điện công suất lớn trước khi tiến hành hàn sửa.

Theo dõi dòng sạc đa kênh thời gian thực

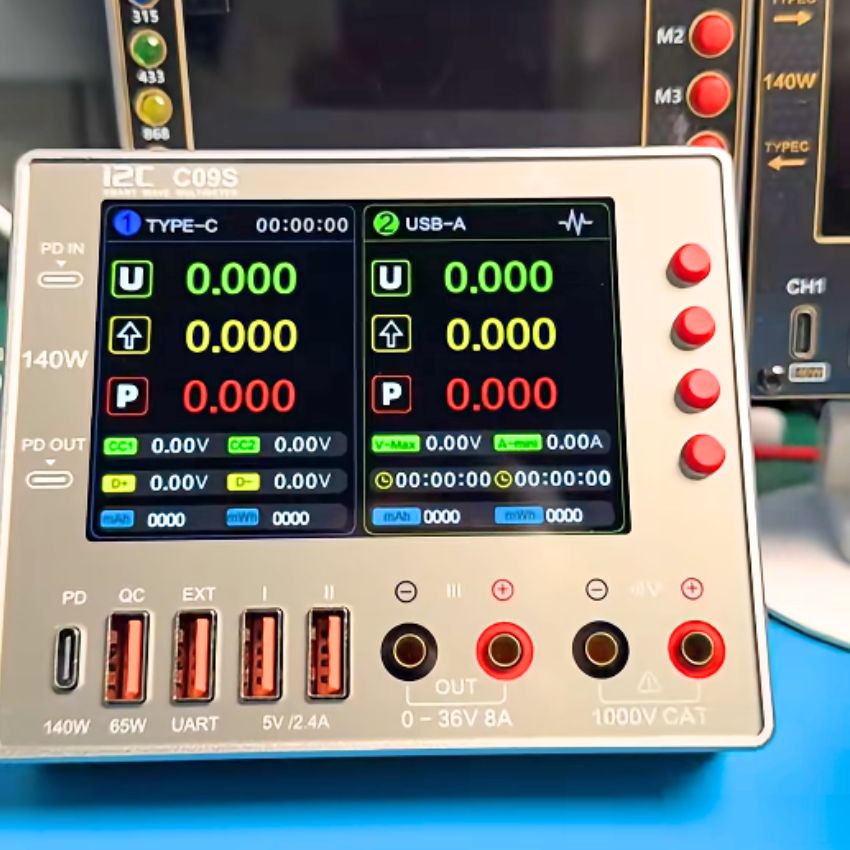

Màn hình của Đồng hồ i2C C09S Waveform Ammeter có khả năng chia đôi giao diện (Dual Channel) để theo dõi song song các cổng sạc:

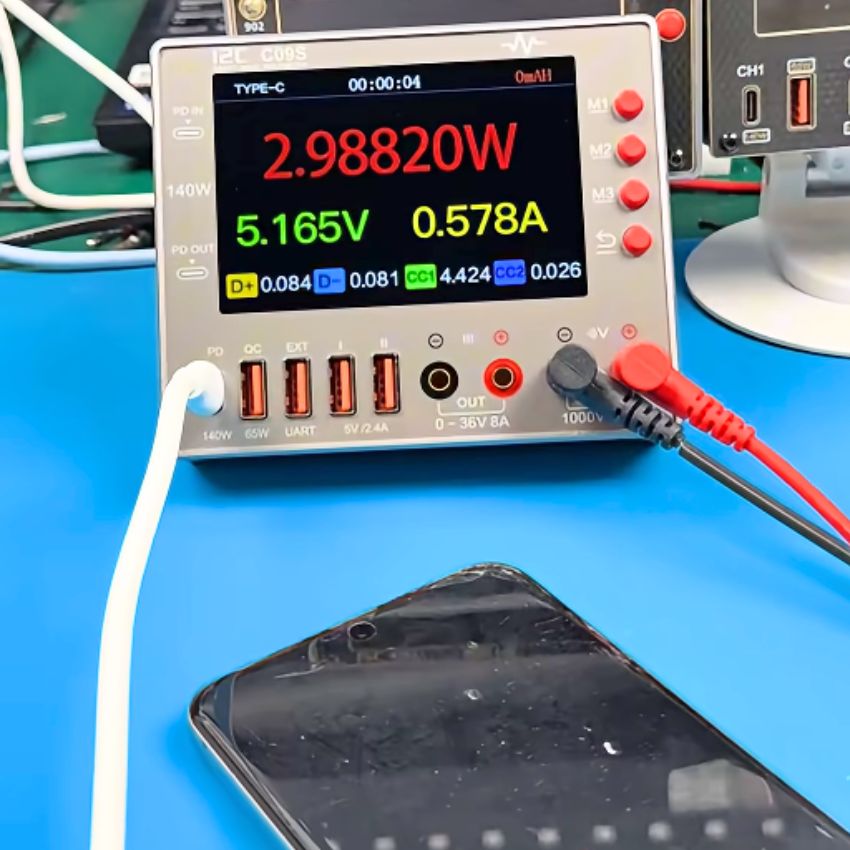

• Kênh Type-C (140W PD): Hiển thị chi tiết Điện áp (U), Dòng điện (I), Công suất (P), trạng thái chân CC1/CC2, D+/D- và dung lượng tích lũy.

• Kênh USB-A: Theo dõi chính xác chuẩn sạc QC (65W), lưu lại điện áp cực đại (V- Max) và dòng điện cực tiểu (A-min).

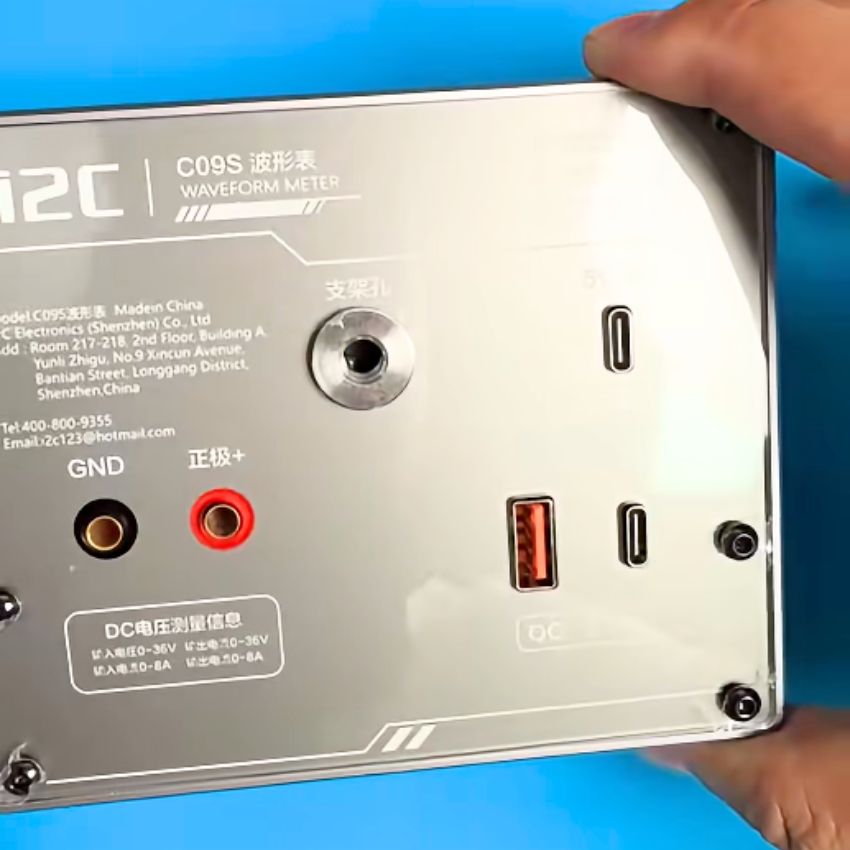

Thiết kế mặt sau và các cổng kết nối i2C C09S

Mặt sau của Đồng hồ i2C C09S được hoàn thiện bằng chất liệu kim loại cao cấp.

• Cổng cắm : Đầu ra điện áp DC điều chỉnh .

• Cổng mở rộng phía sau: Hỗ trợ nguồn vào/ra Type-C và USB QC tiện lợi.

• Lỗ bắt giá đỡ: Giúp cố định đồng hồ lên góc làm việc gọn gàng.

Tại sao kỹ thuật viên sửa chữa nên sở hữu đồng hồ i2C C09S?

1. 2 trong 1 tiết kiệm chi phí: Thay vì phải mua riêng bộ cấp nguồn, đồng hồ vạn năng và máy hiện sóng đắt đỏ, Đồng hồ i2C C09S tích hợp tất cả trong một thiết bị nhỏ gọn.

2. Bắt bệnh rò dòng cực chuẩn: Nhờ chức năng Waveform Ammeter, các sự cố rò nguồn nhỏ (0.001A – 0.005A) đều được hiển thị trực quan dạng sóng đồ họa.

3. Hỗ trợ chuẩn sạc công suất lớn: Công suất PD 140W giúp test sạc cho cả MacBook, laptop và các dòng Smartphone cao cấp hiện nay.

4. Thao tác nhanh chóng: Hệ thống nút bấm cơ học phía bên phải kết hợp menu biểu tượng trực quan giúp chuyển đổi chế độ đo chỉ trong 1 thao tác.

Kết luận i2C C09S

Có thể khẳng định, Đồng hồ i2C C09S Waveform Ammeter là một bước tiến công nghệ vượt trội. Phục vụ đắc lực cho anh em kỹ thuật sửa chữa điện thoại, laptop và phần cứng điện tử. Việc đầu tư thiết bị Đồng hồ i2C C09S không chỉ giúp tối ưu thời gian bắt bệnh. Mà còn nâng cao tính chuyên nghiệp cho bàn làm việc của bạn.
