Đồng hồ đo Qianli Mega-Idea BZ-CW01 Waveform Current Meter đo diot, nhớ kênh, đo điện áp, thông mạch

Trong sửa chữa bo mạch điện thoại, máy tính bảng và thiết bị điện tử, đồng hồ vạn năng thông thường thường chỉ cho một con số trung bình, nên rất khó nhìn ra những thay đổi xảy ra trong tích tắc. Đồng hồ đo Qianli Mega-Idea BZ-CW01 được tạo ra để giải quyết vấn đề này. Đây là một Waveform Current Meter của thương hiệu Mega-Idea thuộc hệ sinh thái Qianli.

Đồng hồ đo Qianli Mega-Idea BZ-CW01 là gì?

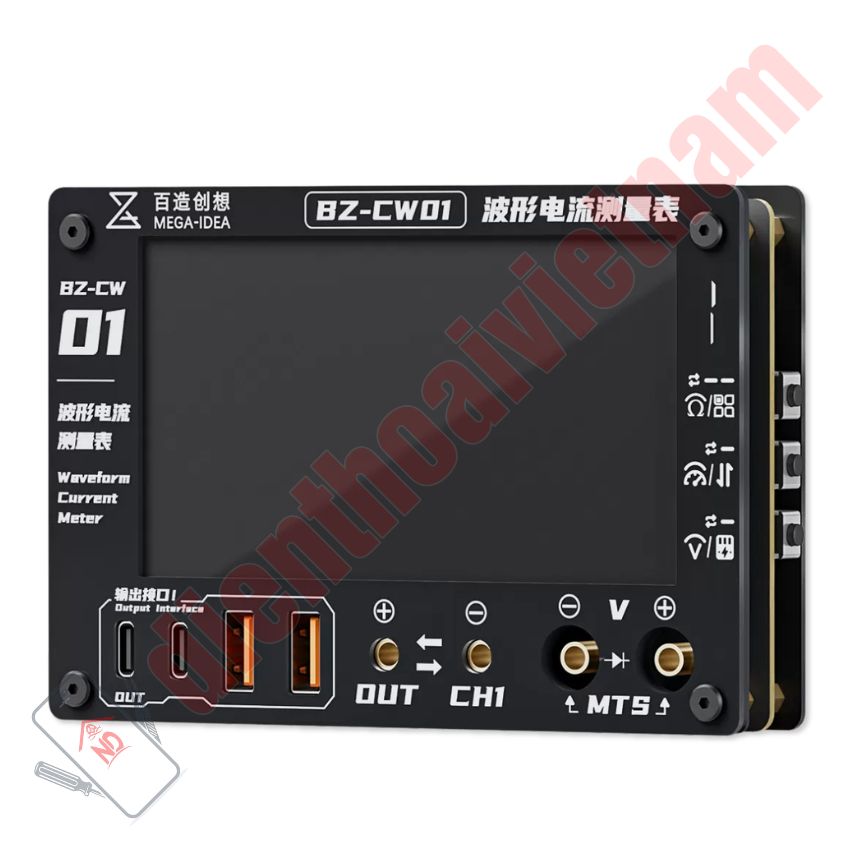

Đồng hồ đo Qianli Mega-Idea BZ-CW01 là thiết bị đo kết hợp ba vai trò: đồng hồ đo dòng điện dạng sóng, đồng hồ đo điện áp và đồng hồ vạn năng. Là một Waveform Current Meter đúng nghĩa, máy ghi lại sự biến thiên của dòng điện và điện áp liên tục trên màn hình lớn dưới dạng đồ thị. Nhờ vậy, người dùng quan sát được xu hướng, đỉnh dòng, điểm sụt dòng và các dao động bất thường.

Thông số kỹ thuật đồng hồ đo Qianli Mega-Idea BZ-CW01

Lỗ vít 1/4 inch cho phép lắp thiết bị lên giá đỡ để đặt ở góc nhìn thuận tiện trên bàn làm việc.

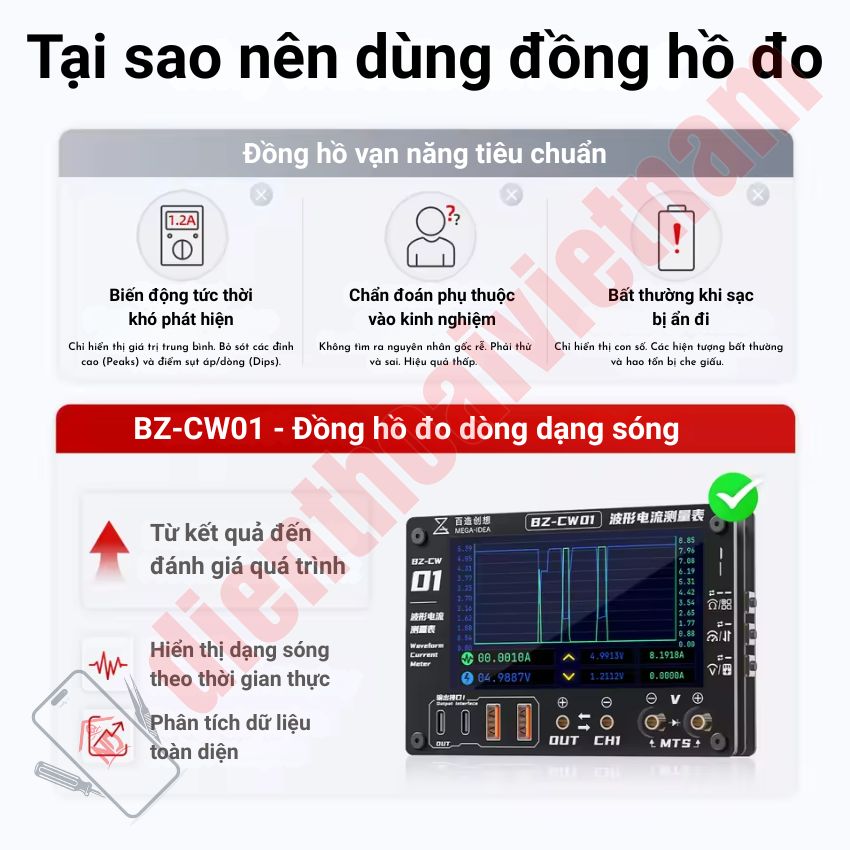

Vì sao cần Waveform Current Meter thay cho đồng hồ vạn năng thông thường?

Nhà sản xuất chỉ ra ba hạn chế của đồng hồ vạn năng truyền thống mà Đồng hồ đo Qianli Mega-Idea BZ-CW01 khắc phục:

• Khó bắt dao động tức thời: đồng hồ thường chỉ hiển thị giá trị trung bình, bỏ qua đỉnh dòng, sụt dòng và các biến đổi nhất thời.
• Chẩn đoán dựa vào kinh nghiệm: không định vị được nguyên nhân bất thường nên phải thử sai nhiều lần, hiệu suất thấp.
• Bất thường khi sạc không trực quan: chỉ nhìn con số thì khó phát hiện lỗi tiềm ẩn và hao phí năng lượng.

Với Waveform Current Meter này, người dùng có hiển thị sóng theo thời gian thực và phân tích dữ liệu toàn diện, nên tìm lỗi nhanh và chính xác hơn.

Tính năng nổi bật của đồng hồ đo Qianli Mega-Idea BZ-CW01

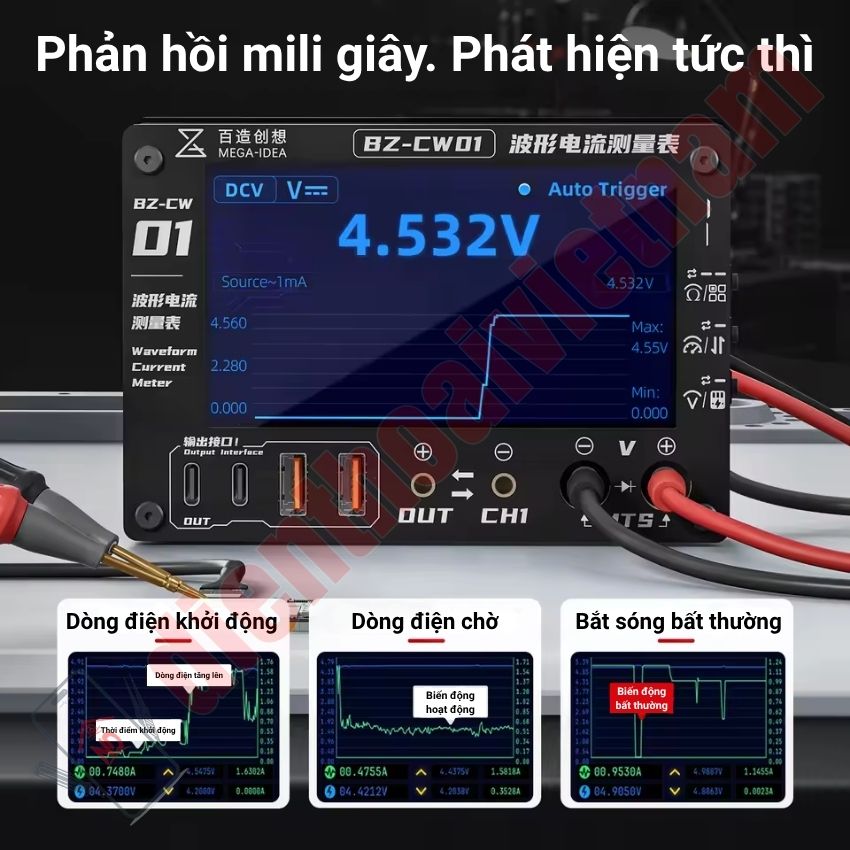

Phản hồi mức mili-giây, bắt được thay đổi tức thời

Thiết bị có khả năng đo động dòng điện và điện áp ở mức mili-giây. Nhờ phản hồi nhanh, Waveform Current Meter BZ-CW01 ghi nhận được:

• Dòng điện khi khởi động (bật nguồn): quan sát đường dòng tăng lên ngay từ khoảnh khắc khởi động.
• Dòng điện chờ (standby): kiểm tra mức tiêu thụ và các dao động khi máy vận hành.
• Dao động bất thường: phát hiện các điểm sụt hoặc nhảy đột ngột của dòng điện.

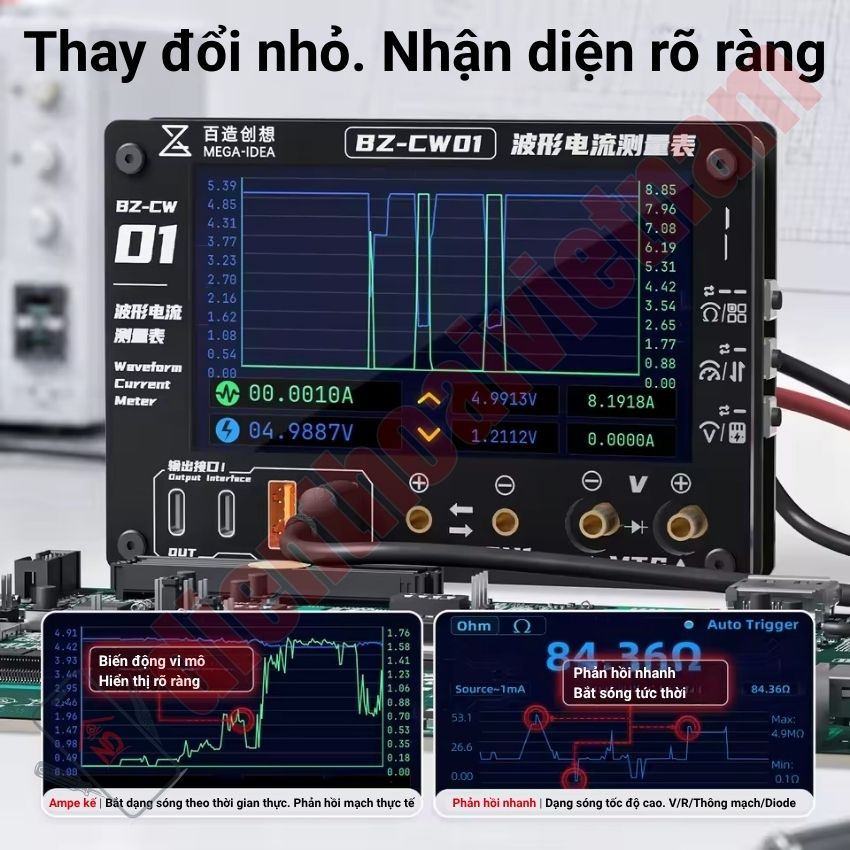

Hiển thị rõ cả những biến đổi rất nhỏ

Trên màn hình, các dao động nhỏ của dòng điện được thể hiện rõ ràng. Ở chế độ vạn năng, thiết bị phản hồi nhanh khi đo điện trở, ví dụ hiển thị giá trị đo kèm Max/Min để nhận ra các thay đổi chớp nhoáng.

Màn hình lớn kèm thông số tức thời

Màn hình hiển thị đồng thời đường cong, giá trị dòng điện, điện áp hiện tại, giá trị cao nhất và thấp nhất, giúp Đồng hồ đo Qianli Mega-Idea BZ-CW01 tiện cho việc phân tích lúc đo.

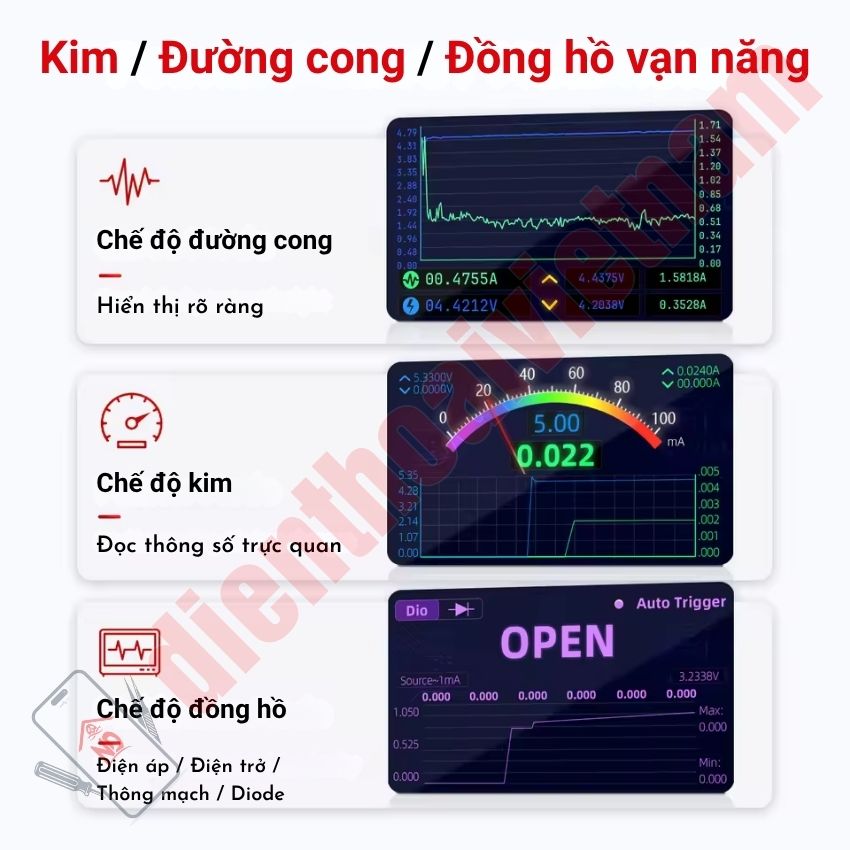

Ba chế độ hiển thị của đồng hồ đo Qianli Mega-Idea BZ-CW01

Máy có ba chế độ, chuyển đổi tự do bằng các nút bên cạnh tùy nhu cầu.

Chế độ đường cong

Chế độ này vẽ đường biến thiên dòng điện và điện áp theo thời gian, xu hướng rõ ràng, nhìn một lần là hiểu. Đây là chế độ phát huy tối đa ưu thế của Waveform Current Meter, phù hợp khi theo dõi dòng khởi động, dòng chờ hay quá trình sạc.

Chế độ kim

Chế độ kim mô phỏng mặt đồng hồ kim, đọc số trực quan và dễ thấy sự thay đổi. Kèm theo là đồ thị nhỏ bên dưới để theo dõi xu hướng, phù hợp khi cần đánh giá nhanh mức dòng.

Chế độ vạn năng

Ở chế độ này, Đồng hồ đo Qianli Mega-Idea BZ-CW01 làm việc như một đồng hồ vạn năng tốc độ cao, đo:

• Điện áp
• Điện trở
• Thông mạch
• Diode

Máy hỗ trợ Auto Trigger (kích hoạt tự động) và nguồn kích Source ~1mA khi đo điện trở/diode. Đồ thị bên dưới hiển thị sự thay đổi của giá trị đo theo thời gian, kèm Max/Min.

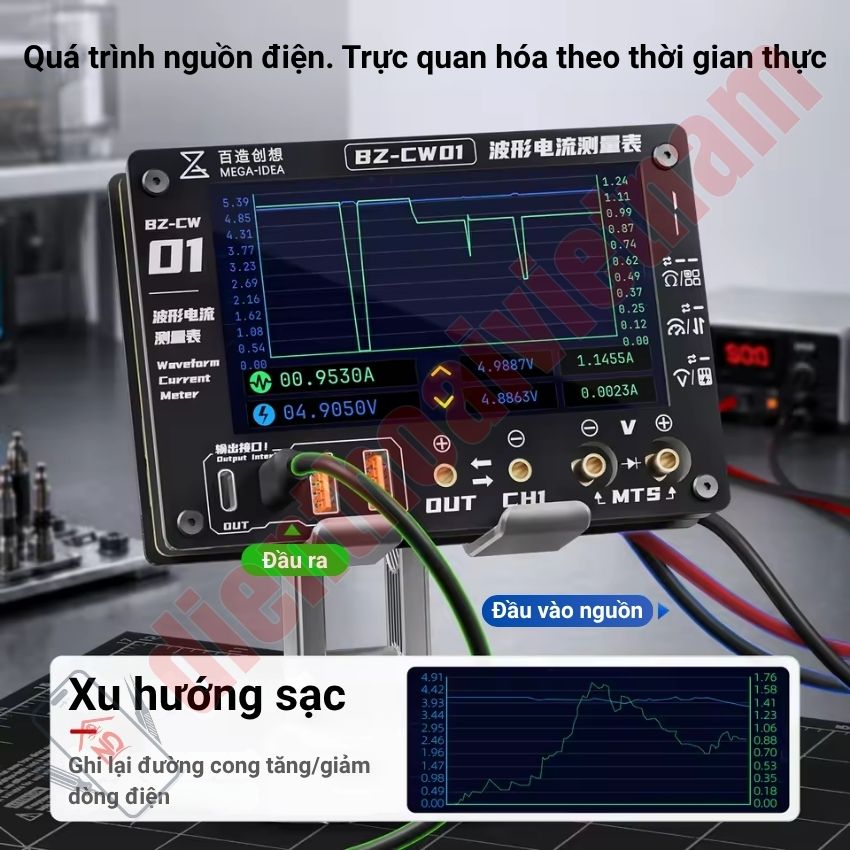

Quan sát quá trình công suất theo thời gian thực

Chỉ cần kết nối thiết bị cần đo, Waveform Current Meter BZ-CW01 cho phép theo dõi xu hướng điện áp, dòng điện và công suất. Máy có cổng đầu ra gồm 2 cổng Type-C và 2 cổng USB-A. Nhà sản xuất giới thiệu ba kịch bản tiêu biểu:

• Xu hướng sạc: ghi lại đường dòng điện tăng/giảm trong quá trình sạc.
• Độ ổn định nguồn cấp: giám sát mức dao động của dòng cấp.
• Khi tiêu thụ điện lớn: bắt các điểm tiêu hao dòng và dao động bất thường khi sử dụng.

Lưu ý: các thông số và hình ảnh minh họa từ nhà sản xuất dựa trên thử nghiệm nội bộ, chỉ mang tính tham khảo; kết quả thực tế cần kết hợp với phép đo cụ thể.

Ứng dụng thực tế của Đồng hồ đo Qianli Mega-Idea BZ-CW01

Theo giới thiệu, Đồng hồ đo Qianli Mega-Idea BZ-CW01 phục vụ nhiều tình huống:

1. Quan sát dao động dòng điện: đánh giá nhanh bất thường và xu hướng dòng.
2. Hỗ trợ đánh giá điện áp: phân tích độ ổn định của trạng thái mạch.
3. Kiểm tra, khoanh vùng mạch: định vị lỗi, nâng cao hiệu quả tìm lỗi trên bo mạch.
4. Kiểm tra sửa chữa hằng ngày: phù hợp nhiều loại sửa chữa và kiểm tra chức năng.

Với thợ sửa điện thoại, đây là một Waveform Current Meter hữu ích để kiểm tra dòng cấp nguồn bo mạch, xác định mạch chập hoặc hao dòng bất thường, đồng thời đánh giá đường sạc.

Phần mềm PC tự phát triển cho Đồng hồ đo Qianli Mega-Idea BZ-CW01

Đồng hồ đo Qianli Mega-Idea BZ-CW01 hỗ trợ phần mềm đo dòng điện riêng trên máy tính, giúp quan sát hiệu quả và quản lý trạng thái đo. Phần mềm hiển thị màn hình đo giống với thiết bị, cho phép xem đường sóng, giá trị Max/Min/trung bình và đánh dấu ghi chú.

Các bước kết nối:

1. Dùng cáp Type-C cắm cổng ở mặt sau của thiết bị vào cổng USB của máy tính.
2. Cắm que đo đầu banana vào các cổng vạn năng ở mặt trước.
3. Dùng que đo chạm vào bo mạch cần kiểm tra.
4. Màn hình máy tính hiển thị cùng hình ảnh đo với thiết bị.

Tải phần mềm: vào trang chủ Qianli (www.QianLi.CN), mục “Khu vực tải xuống”, tải ứng dụng “mAi”. Hiện phần mềm hỗ trợ Windows, các phiên bản khác đang được phát triển.

Kết luận

Đồng hồ đo Qianli Mega-Idea BZ-CW01 là một Waveform Current Meter gọn nhẹ (168g) nhưng nhiều chức năng. Máy có phản hồi mức mili-giây, ba chế độ hiển thị, dải đo 0–36V/0–8A, nhiều cổng đầu ra và phần mềm PC đi kèm. Với kỹ thuật viên cần thấy “quá trình” thay vì chỉ “kết quả”, đây là công cụ đáng cân nhắc để nâng cao độ chính xác và tốc độ chẩn đoán.
