Trong sửa chữa điện thoại, laptop và bo mạch điện tử, việc nhìn rõ linh kiện nhỏ chưa đủ. Kỹ thuật viên còn cần biết nhiệt độ thực tế của từng khu vực trên bo mạch. Camera nhiệt HDMI RF4 RF-C39 giải quyết cả hai nhu cầu này trong một thiết bị.
Tổng quan về camera nhiệt HDMI RF4 RF-C39

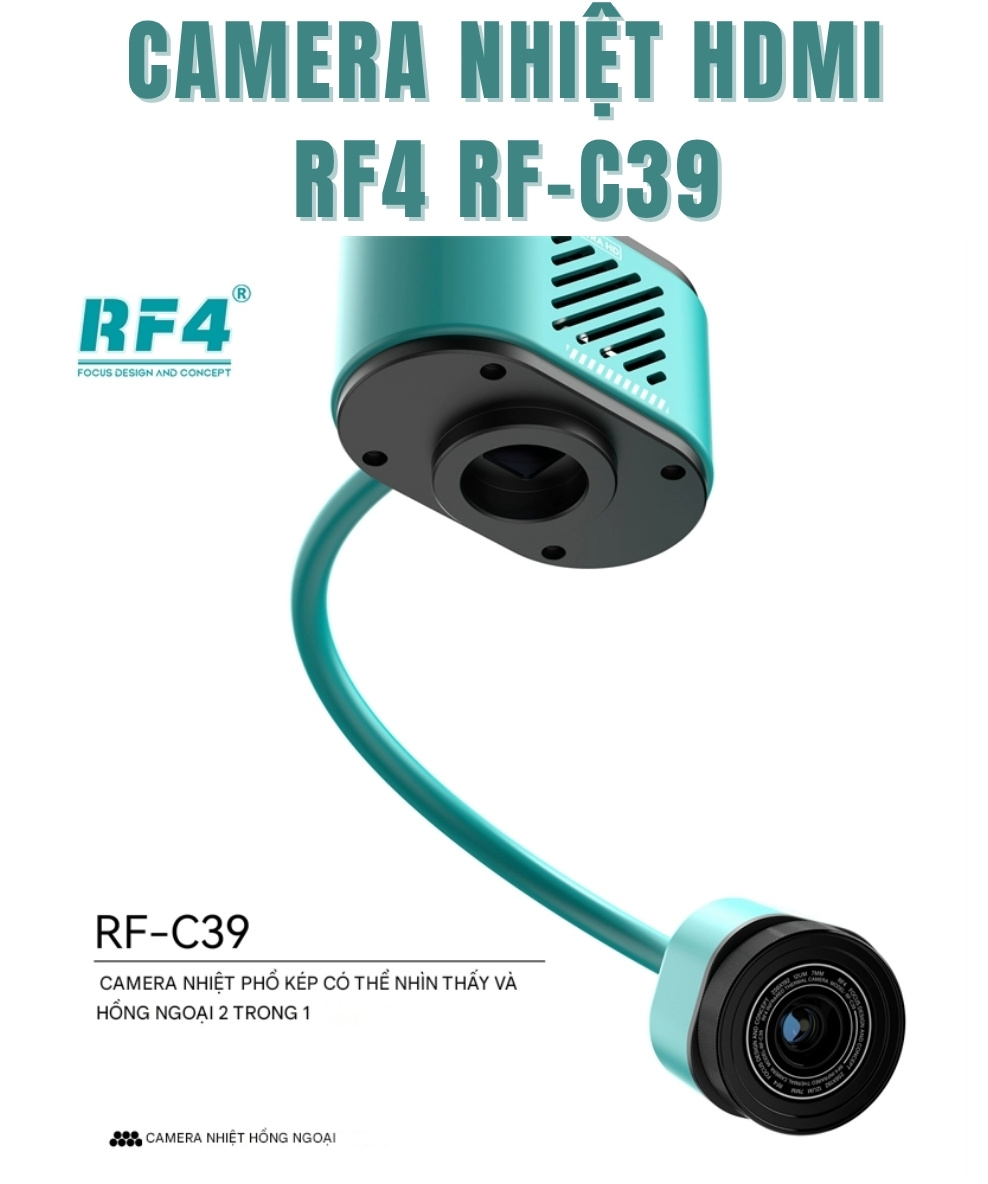

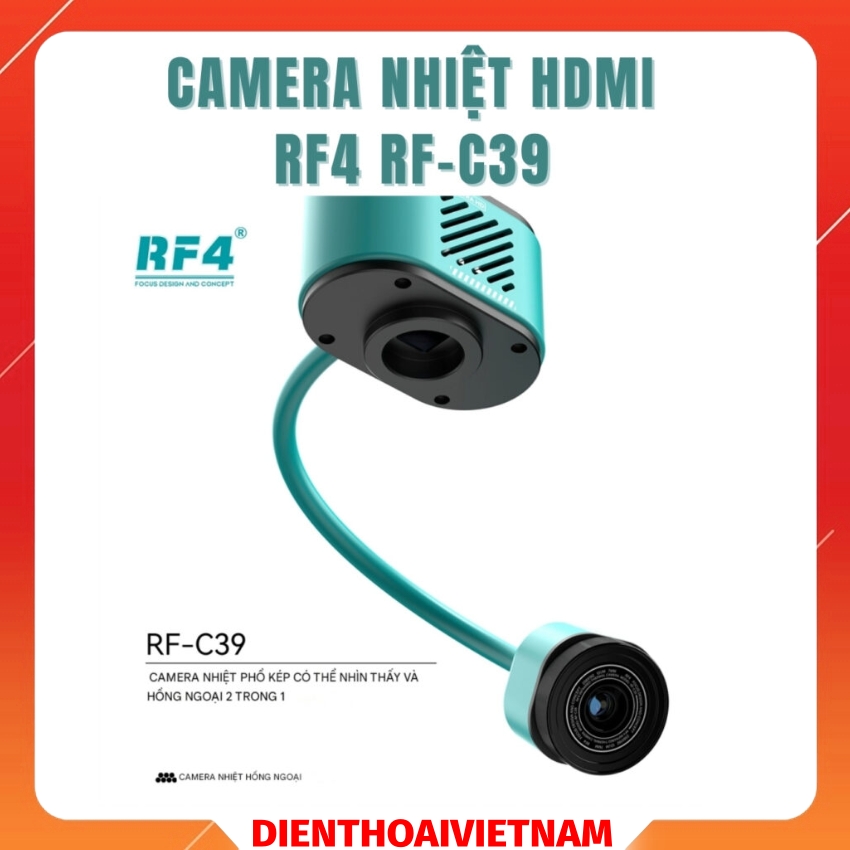

Camera nhiệt HDMI RF4 RF-C39 thuộc dòng “Infrared Thermal Camera” của RF4. Máy gồm hai phần chính:
- Thân chính: màu xanh ngọc đặc trưng, có khe tản nhiệt và nhãn “4K Ultra HD”. Mặt trên tích hợp đầy đủ cổng kết nối và cảm biến hình ảnh thường.
- Đầu camera nhiệt hồng ngoại: nối với thân chính bằng dây mềm, có thể uốn cong để đặt gần khu vực cần đo. Vòng nhám chống trượt giúp chỉnh nét dễ hơn.
Nhờ thiết kế tách rời, camera nhiệt RF4 vừa quan sát chi tiết bằng ảnh 4K, vừa quét nhiệt bằng đầu hồng ngoại, rồi hiển thị đồng thời trên một màn hình.
Thông số kỹ thuật nổi bật của camera nhiệt HDMI RF4 RF-C39
| Hạng mục | Thông số |
|---|---|
| Cảm biến | SONY CMOS 1/2.8 inch, 8.29 megapixel |
| Kích thước điểm ảnh | 1.45µm × 1.45µm |
| Đầu ra HDMI | 3840×2160 30fps / 1080P 60fps |
| Cổng USB | USB2.0 × 2 (cắm USB lưu trữ, chuột) |
| Giao tiếp ống kính | CS |
| Cân bằng trắng | Một chạm / tự động |
| Phơi sáng | Một chạm / tự động |
| Điện áp đầu vào | Type-C DC 5V-2A |
| Lật hình | Lật ngang hoặc lật dọc |
| Đường kẻ | Chữ thập trung tâm, tổng 8 đường (đổi màu, đổi vị trí) |
| Ngôn ngữ menu | Anh / Trung giản thể / Trung phồn thể / Tây Ban Nha |
| Kích thước máy | 86×53×55mm |
| Trọng lượng tịnh | 0.322kg |
| Trọng lượng cả hộp | 0.825kg |
| Kích thước hộp | 235×190×90mm |
Cảm biến SONY CMOS 8.29 megapixel
Camera nhiệt HDMI RF4 RF-C39 dùng cảm biến SONY CMOS 1/2.8 inch, 8.29 megapixel, kích thước điểm ảnh 1.45µm × 1.45µm. Đây là nền tảng giúp camera kính hiển vi 4K cho ảnh sắc nét, quan sát rõ chân IC, tụ điện, điện trở và vết hàn.
Đầu ra HDMI 4K 30 khung hình
Cổng HDMI của camera kính hiển vi HDMI này xuất hình ảnh theo hai chế độ:
- 3840×2160 ở 30 khung hình/giây (4K)
- 1080P ở 60 khung hình/giây
Bạn có thể chọn 4K để xem chi tiết tối đa, hoặc 1080P 60fps khi cần hình ảnh mượt khi thao tác hàn rework.
Kết nối PC qua Type-C, không cần driver
Ngoài HDMI, máy có cổng Type-C (PC). Thiết bị hỗ trợ xuất hình 3840×2160 30 khung hình qua USB2.0 không cần cài driver, tiện cho việc kết nối máy tính để chụp ảnh và xem hình.
Giao tiếp CS và nguồn Type-C 5V-2A
- Cổng gắn ống kính: chuẩn CS, ghép với kính hiển vi bằng adapter C-Mount 0.5X.
- Nguồn cấp: Type-C DC 5V-2A.
Đầu camera nhiệt hồng ngoại độ phân giải 256×192
Trên vòng ống kính nhiệt có ghi rõ thông số 256×192, 12µm, tiêu cự 7mm. Đây là phần cảm biến hồng ngoại giúp camera nhiệt hồng ngoại của RF-C39 hiển thị bản đồ nhiệt của bo mạch bằng dải màu.
Công nghệ hai phổ trên camera nhiệt HDMI RF4 RF-C39
“Dual-Spectral” nghĩa là máy làm việc với hai dải phổ: ánh sáng nhìn thấy và hồng ngoại. Khi dùng Camera nhiệt HDMI RF4 RF-C39, người dùng có thể:
- Xem ảnh thường 4K để định vị linh kiện, kiểm tra vết hàn, vết cháy, chân IC.
- Xem ảnh nhiệt để phát hiện điểm nóng bất thường, tức khu vực có thể đang chập hoặc quá tải.
- Hiển thị song song: trong hình quảng cáo, ảnh nhiệt xuất hiện ở dạng cửa sổ nhỏ ngay trên màn hình hình ảnh chính. Ảnh thể hiện một vùng nóng khoảng 152.1°C trên bo mạch điện thoại.
Cách làm việc này giúp kỹ thuật viên không cần đổi thiết bị qua lại giữa kính hiển vi và máy đo nhiệt.
Tính năng thông minh của Camera nhiệt HDMI RF4 RF-C39
Camera nhiệt HDMI RF4 RF-C39 có nhiều tính năng giúp thao tác nhanh hơn:
- Chụp ảnh, quay video định dạng JPG: lưu lại hình ảnh bo mạch trước và sau sửa chữa.
- Điều chỉnh phơi sáng: tự động hoặc thủ công, chỉnh được độ sáng.
- Cân bằng trắng: tự động hoặc thủ công, tinh chỉnh được các kênh đỏ, xanh lá, xanh dương.
- 8 đường kẻ tùy chỉnh: đổi màu, độ dày và vị trí, rất hữu ích khi căn chỉnh hoặc đo khoảng cách linh kiện.
- Chữ thập trung tâm: bật hoặc tắt hiển thị khi cần.
- Lật hình ngang/dọc: phù hợp với các cách đặt camera khác nhau.
- Lưu vào USB, điều khiển bằng chuột: cắm USB để lưu ảnh/video, dùng chuột đi kèm để thao tác menu mà không cần máy tính.
- Hình ảnh rõ, ổn định: nhà sản xuất nhấn mạnh hình không bị rung.
- Đa ngôn ngữ: menu hỗ trợ tiếng Anh (mặc định), Trung giản thể, Trung phồn thể và Tây Ban Nha.
- Ghi nhớ cài đặt khi tắt máy: các tham số được lưu, bật lại là dùng tiếp.
Cách lắp camera nhiệt HDMI RF4 RF-C39 lên kính hiển vi
Hình minh họa của RF4 cho thấy camera nhiệt cho kính hiển vi này được gắn vào cổng ba mắt (trinocular) thông qua adapter C-Mount 0.5X:
- Lắp adapter C-Mount 0.5X vào cổng camera của kính hiển vi.
- Vặn thân chính RF-C39 vào adapter theo chuẩn CS.
- Uốn dây mềm và đặt đầu camera nhiệt hồng ngoại hướng về vùng làm việc, ví dụ gần ống kính của kính hiển vi.
- Cấp nguồn Type-C 5V-2A.
- Nối cáp HDMI sang màn hình, cắm chuột và USB lưu trữ nếu cần.
Cách bố trí này giúp bạn vừa nhìn qua thị kính, vừa theo dõi hình ảnh 4K và hình ảnh nhiệt trên màn hình.
Ứng dụng của camera nhiệt HDMI RF4 RF-C39
Camera nhiệt HDMI RF4 RF-C39 phù hợp cho:
- Sửa chữa mainboard điện thoại, laptop: tìm điểm chập, linh kiện nóng bất thường khi cấp nguồn.
- Hàn rework, hàn chân IC, BGA: theo dõi nhiệt độ vùng hàn để tránh làm hỏng bo mạch.
- Kiểm tra chất lượng linh kiện: so sánh nhiệt độ giữa các linh kiện cùng loại.
- Đào tạo, quay video hướng dẫn: chụp và lưu hình ảnh, video bằng USB.
- Phòng lab điện tử, trung tâm bảo hành: thay thế nhiều thiết bị đo rời bằng một thiết bị 2 in 1.
Trọn bộ sản phẩm Camera nhiệt HDMI RF4 RF-C39 gồm những gì?
Theo danh sách đóng gói, mỗi hộp Camera nhiệt HDMI RF4 RF-C39 gồm:
| Thành phần | Số lượng |
|---|---|
| Thân chính RF-C39 (host) | 1 |
| Cáp Type-C | 1 |
| Cáp HD (HDMI) | 1 |
| Chuột | 1 |
| Sách hướng dẫn sử dụng | 1 |
Hộp đen cao cấp với logo RF4 mạ vàng giúp bảo quản tốt, tiện làm quà tặng hoặc bàn giao cho khách hàng.
Vì sao nên chọn camera nhiệt HDMI RF4 RF-C39?
- Hai trong một: ảnh thường 4K và ảnh nhiệt hồng ngoại trong cùng một thiết bị.
- Cảm biến SONY 8.29MP: hình ảnh chi tiết, phù hợp công việc vi mạch.
- Kết nối linh hoạt: HDMI, Type-C, USB, dùng độc lập hoặc kết hợp với máy tính.
- Không cần máy tính: chuột và USB cho phép thao tác, lưu ảnh ngay trên thiết bị.
- Đầu nhiệt dây mềm: dễ đặt vị trí, nhỏ gọn (thân máy 86×53×55mm, nhẹ 0.322kg).
- Thương hiệu RF4: chuyên về thiết bị sửa chữa điện tử, đồng bộ thiết kế với kính hiển vi RF4.
Câu hỏi thường gặp về camera nhiệt HDMI RF4 RF-C39
Camera nhiệt HDMI RF4 RF-C39 xuất hình ảnh ở độ phân giải nào?
Cổng HDMI hỗ trợ 3840×2160 ở 30 khung hình/giây hoặc 1080P ở 60 khung hình/giây.
RF-C39 có dùng được với kính hiển vi không?
Có. Máy dùng giao tiếp CS và gắn lên kính hiển vi (ba mắt) qua adapter C-Mount 0.5X.
Có cần máy tính để dùng Camera nhiệt HDMI RF4 RF-C39 không?
Không bắt buộc. Bạn có thể kết nối màn hình qua HDMI, dùng chuột đi kèm và lưu ảnh/video vào USB. Khi cần, có thể nối máy tính qua cổng Type-C.
Camera nhiệt hồng ngoại của RF-C39 có độ phân giải bao nhiêu?
Ống kính nhiệt ghi thông số 256×192, 12µm, 7mm.
Menu hỗ trợ tiếng Việt không?
Theo thông số, menu có tiếng Anh (mặc định), Trung giản thể, Trung phồn thể và Tây Ban Nha, chưa ghi nhận tiếng Việt.
Kết luận
Camera nhiệt HDMI RF4 RF-C39 là lựa chọn đáng cân nhắc cho xưởng sửa chữa muốn nâng cấp quy trình kiểm tra bo mạch. Thiết bị kết hợp camera kính hiển vi 4K với camera nhiệt hồng ngoại hai phổ, kèm HDMI 4K, lưu trữ USB và điều khiển bằng chuột. Nếu bạn đang tìm một camera nhiệt RF4 để vừa quan sát chi tiết vừa phát hiện điểm nóng, RF-C39 đáp ứng cả hai nhu cầu trong một thiết bị gọn nhẹ.
